CommandQuad™ PLUS – Irányváltó kar

FONTOS: Csak az ábrán bemutatott helyzeteket lehet kiválasztani. A kézzel erőltetett közbenső helyzetek meghibásodást okozhatnak.

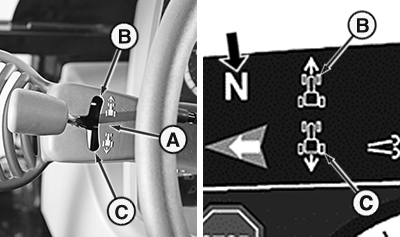

LX315192-UN-16AUG18

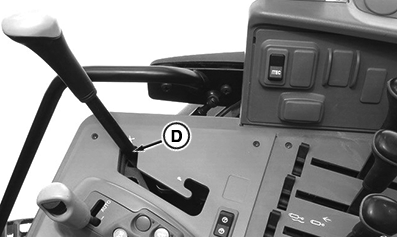

LX266778-UN-01FEB16

Kar helyzet (A) - Semleges helyzet
Ebben a kar helyzetben nincs hajtómű a hajtó kerekekhez. “N” jelenik meg a műszerfal panelen, mikor a park zár kar kar helyzetben (D) van.

Kar helyzet (B) - Előremeneti haladás
Ebben a kar helyzetben, erőátvitel van a hajtó kerekekhez az előre haladáshoz. A haladási irány a műszerfalon a (B) szimbólummal van jelezve.

Kar helyzet (C) - Hátrameneti haladás
Ebben a kar helyzetben, erőátvitel van a hajtó kerekekhez a hátrafelé haladáshoz. A haladási irány a műszerfalon a (C) szimbólummal van jelezve.

A traktor elindításához kapcsolja az irányváltó kart előre- (B), vagy hátramenetbe (C). Ha az irányváltó kart előremenetből vagy hátramenetből semleges állásba (A) kapcsolja, a traktor addig lassul, amíg meg nem áll.
