CommandQuad™ PLUS – Váltó kar

A választókarral (B) automata vagy manuális váltási módot lehet kiválasztani.

LX266780-UN-01FEB16

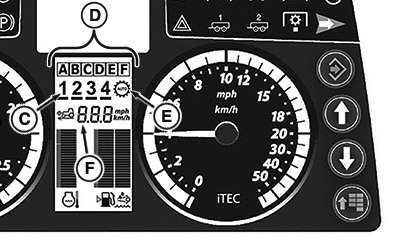

LX266659-UN-21DEC15

Kijelző a 24/24 hajtóműnél bemutatva

A - Sebességállító kerék

B - Váltó kar

C - Fokozat visszajelző lámpák

D - Tartomány visszajelző lámpák

E - Auto mód visszajelző lámpa

F - Maximális sebesség beállítása

1 - Kar helyzet manuális üzemmódhoz

2 - Kar helyzet felkapcsoláshoz

3 - Kar helyzet lekapcsoláshoz

4 - Kar helyzet automatikus üzemmódhoz

Automata üzemmód:

1. Mozgassa a váltó kart (B) 4 kar helyzetbe. A visszajelző lámpa (E) kigyullad a műszerfalon.

   A BE tartományban (20/20 hajtómű) vagy BF (24/24 hajtómű), a motorfordulat, tartomány, és a fokozat automatikusan beállítódik, hogy elérje a beállított sebességet.

2. Állítsa be a maximális sebességet* a sebesség kerékkel (A), melyet automatikusan tart teljes gázon a gázpedállal vagy a gázkarral. Az aktuálisan kiválasztott maximális sebesség (F) a digitális kijelzőn ki van jelezve.

   • A 20/20 hajtóműveknél egy különálló maximális sebesség állítható be az egyes A, B, C, és BE tartományokhoz.
   • A 24/24 hajtóműveknél egy különálló maximális sebesség állítható be az egyes A, B, C, D, és BF tartományokhoz.



   A sebességkerék (A) segítségével beállítható a maximális sebesség*. Ezt a sebességet automatikusan biztosítja a gázpedál, vagy a kézigáz által beállított maximális motorkivezérlés mellett. Változtatás a legutolsó beállítástól felismerésre és eltárolásra kerül a traktor elektronika által. Ha a maximális sebesség beállítása megváltoztatásra kerül a kerék sebességgel (A) a vezetés során, az utolsó beállítás mindig elfogadásra kerül.

Manuális üzemmód:

Manuális üzemmódban tartományonként négy fokozat választható ki.

1. Mozgassa a váltó kart (B) 1 kar helyzetbe.

2. A felkapcsoláshoz nyomja a váltó kart (B) 1 kar helyzetből előre, 2 kar helyzetbe.

   Amikor elengedte, a váltó kar (B) automatikusan visszatér 1 kar helyzetbe.

3. A lekapcsoláshoz húzza a váltó kart az 1 kar helyzetből vissza a 3 kar helyzetbe.

A visszajelző lámpák a műszerfalon megmutatja a kiválasztott fokozatokat (C) és tartományokat (D).

• A 20/20 hajtóműveken a hajtómű automatikusan kapcsol D tartományba (például BE tartományban), amikor a C tartomány legmagasabb fokozatát elérte.
• A 24/24 hajtóműveken a hajtómű automatikusan kapcsol E tartományba (például BF tartományban), amikor a D tartomány legmagasabb fokozatát elérte.

Többfunkciós karokkal szerelt traktorokon a fokkozatok fel és le kapcsolhatóak a fokozat váltó gombok (5) és (7) által.

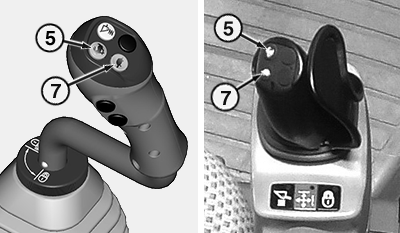

LX315060-UN-04DEC17

5 - Fokozat váltó gomb a felkapcsoláshoz

7 - Fokozat váltó gomb a lekapcsoláshoz
