Megjegyzések a hátsó kerekeknél - Fogasléces tengelyek, Agy átmérő 86 mm / 92 mm

VIGYÁZAT: Fennáll a nem megfelelően meghúzott vagy hiányzó kerékcsavarok illetve kerékanyák okozta sérülés veszélye!

A nem megfelelően meghúzott kerékcsavarok és kerékanyák kilazulhatnak és elveszhetnek a gép vezetése során. Fennáll a súlyos személyi sérülések és a komoly károk lehetősége a jármű fölötti uralom elvesztésének köszönhetően.

• Csak a kerekekhez tartozó kerékcsavarokat és kerékanyákat használja.

• Soha ne használjon különböző kerékcsavarokat és kerékanyákat.

• Soha ne működtesse a gépet meglazult kerékcsavarokkal és kerékanyákkal.

• Húzza meg az összes kerékcsavart és kerékanyát kizárólag az előírt nyomatékra.

• Mielőtt elkezdene vezetni, ellenőrizze az összes kerékcsavart és kerékanyát, hogy meg van-e mind és hogy megfelelően felfekszenek-e.

FONTOS: A sárvédő és a gumiabroncs oldala közötti távolság nem szabad, hogy kevesebb legyen, mint 40 mm (1,57 in)¹.

A gumiabroncs futófelülete (bordákkal) és a sárvédő közötti távolság nem lehet kevesebb mint 60 mm (2,36 in)¹.

Hóláncok felszerelése esetén a gumiabroncsok és a sárvédők közötti (gumiabroncs oldalfalától és futófelületétől a sárvédőig) távolságnak legalább 100 mm-nek (3,94 in) kell lennie.

FONTOS: Ne használjon ikerkerekezést, ha a traktor acél tárcsával és vállas tengellyel van felszerelve.

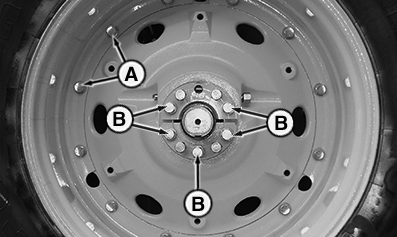

Húzza meg a felfogató csavarokat (A) és (B) - öntvény kereket az öntvény agyhoz

LX315172-UN-04JUN18

A - 550 Nm (405 lb·ft)

B - 550 Nm (405 lb·ft)

A 38 collos és ennél nagyobb hátsó kerekeknél egy csavar furat kisebb a többinél, és van egy hasított furat is, pontosan egymással szemben.

FONTOS: Ha a félkörív rögzítő csavarokat (A) meglazítja, mindkét felet egyformán kell meghúzni az agy szétmenésének, vagy a csavarok lelazulásának megelőzése végett.

1. Győződjön meg róla, hogy a félkörívek megfelelően üljenek a helyükön, és húzza meg a rögzítő csavarokat (B) 204 N·m (150 lb-ft) nyomatékra csillag alakban.
2. Húzza meg a csavarokat (B) 410 N m (300 lb.-ft.) nyomatékkal ismét.
3. Haladjon a traktorral körülbelül 100 m-t (110 yd), majd húzza meg a csavarokat (A) és (B) 550 N m (405 lb-ft) nyomatékkal.
4. Húzza meg újra a csavarokat 3 ÜZEMÓRA és 10 ÜZEMÓRA után.

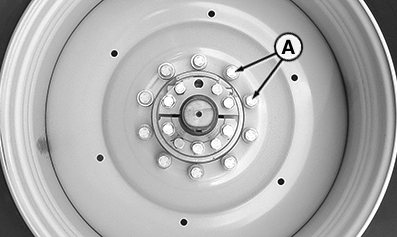

Húzza meg a kerékcsavarokat (A) - acél keréktárcsát az öntvény kerékagyhoz

LX315171-UN-04JUN18

A - 600 Nm (445 lb·ft)

1. Szerelje fel és húzza meg a csavarokat kézzel (A).
2. Húzza meg a csavarokat csillag alakzatban haladva 600 Nm (445 lb-ft) nyomatékra.
3. Húzza meg ismét a csavarokat 3 ÜZEMÓRA UTÁN.
4. Húzza meg ismét a csavarokat 10 ÜZEMÓRA UTÁN.
