Fogasléces tengelyek - Agy átmérő 86 mm / 92 mm - Nyomtávok beállítása öntvény hátsó kerekeknél

VIGYÁZAT: Kerülje a személyi sérülést. Soha ne járassa a motort sebességbe kapcsolt hajtóművel és felemelt hátsó kerekekkel. A hajtott mellső kerekek lehúzhatják a hátsó kerekeket a bakról. A tengely forgatásához a mellső kerékhajtást ki kell kapcsolni, és a hajtóművet SEMLEGESBE kell kapcsolni.

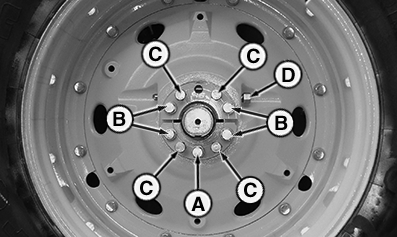

1. Bakolja alá a traktort vízszintes talajon, és forgassa a kereket az ábra szerint, hogy az állító fogaskerék (D)felül legyen az ábra szerint.


   LX315169-UN-04JUN18

   A - Félkörívek középső rögzítőcsavarjai

   B - A félkörívek rögzítőcsavarjai

   C - Kinyomó csavarok

   D - Állító fogaskerék

---




2. Lazítsa meg a csavart (A) a rögzítő anya ellenében.

3. Lazítsa meg a csavarokat (B).

4. A félkörívek kilazításához vagy levételéhez húzza meg a kinyomó csavarokat (C). Húzza meg a csavarokat 550 N m (405 lb-ft) nyomatékkal, ha szükséges.

   MEGJEGYZÉS: Ha a félköríveket nem lehet meglazítani, használjon a csavarlazítót és egy nehéz kalapács segítségével üsse meg a tengely végét.

5. Állítsa be az állító fogaskerékkel (D) a kívánt nyomtávot. Tartsa be a nyomtávra vonatkozó korlátozásokat.

6. Lazítsa meg a kinyomó csavarokat (C) egészen ütközésig.

   VIGYÁZAT: Soha ne működtesse a traktort laza kerékpánttal, kerékkel, vagy kerékaggyal.

   FONTOS: A félkörívek homlokfelületeit tartsa egy szintben, hogy megelőzze az agy törését vagy a csavarok lelazulását.

7. Győződjön meg róla, hogy a félkörívek megfelelően üljenek a helyükön, és húzza meg a rögzítő csavarokat a következők szerint.

   1. Húzza meg az (A) csavart majd a (B) csavarokat (B) átlósan 204 N m (150 lb-ft) nyomatékkal.

   2. Húzza meg újra a csavarokat 410 Nm-re (300 lb-ft) ugyanabban a sorrendben.

   3. Vezessen a traktorral minimum 100 m-t (100 yd), és húzza meg a csavarokat 550 Nm (405 lb-ft) nyomatékkal.

      FONTOS: 3 üzemóra és 10 üzemóra után húzza meg újra az összes csavart az üzemeltetés első hetén naponta, és ezt követően 250 üzemóránként.

8. Húzza meg a kinyomó csavarokat (C) kézzel.
