Fogasléces tengelyek, Agy átmérő 86 mm / 92 mm - Nyomtávok beállítása acél hátsó kerekeknél (Állító fogaskerék nélkül)

VIGYÁZAT: Kerülje a személyi sérülést. Soha ne járassa a motort sebességbe kapcsolt hajtóművel és felemelt hátsó kerekekkel. A hajtott mellső kerekek lehúzhatják a hátsó kerekeket a bakról. A tengely forgatásához a mellső kerékhajtást ki kell kapcsolni, és a hajtóművet SEMLEGESBE kell kapcsolni.

1. Vízszintes talajon emelje meg a traktort és forgassa a kereket úgy, hogy a tengely fogazata felfelé nézzen.

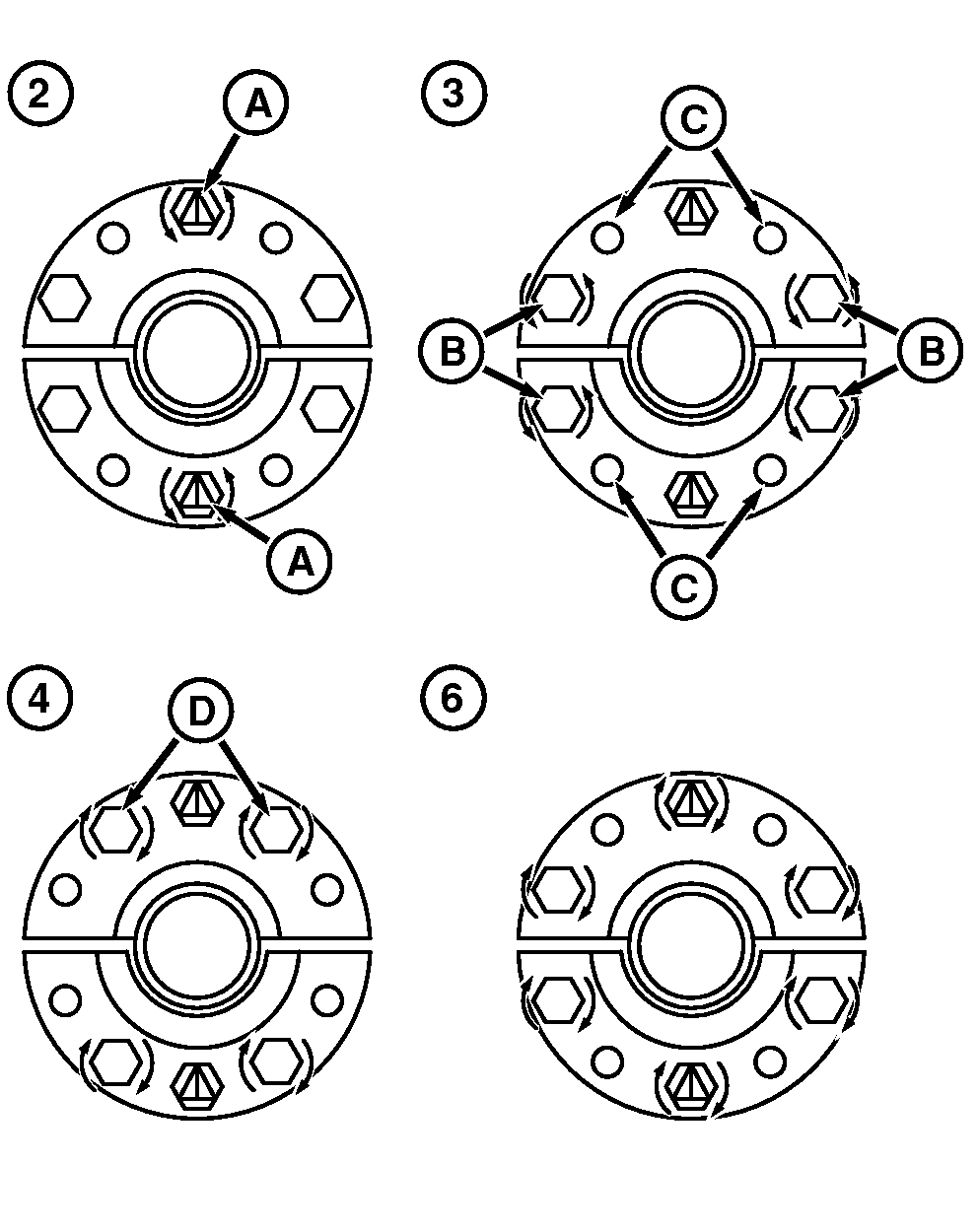

   RXA0063068-UN-14OCT02


   RW21374-UN-28JUL92

   A - Félkörívek középső rögzítőcsavarjai

   B - A félkörívek rögzítőcsavarjai

   C - Kinyomó csavar furatok

   D - Kinyomó csavarok

---




2. Lazítsa meg a középső rögzítő csavarokat (A) a rögzítő anyák ellenében.

3. Szerelje ki a csavarokat (B).

4. A félkörívek kilazításához vagy levételéhez szerelje be a csavarokat a kinyomó csavar furatokba (C). Ha szükséges, húzza meg a kinyomó csavarokat (D) 550N m (405 lb-ft) nyomatékkal.

   MEGJEGYZÉS: Ha a félköríveket nem lehet meglazítani, használjon a csavarlazítót és egy nehéz kalapács segítségével üsse meg a tengely végét.

5. Távolítsa el a kinyomó csavarokat (D). Szerelje fel a JDG667A¹ kerék beállító szerszámot a kiszerelt kinyomó csavarokkal a félkörívek rögzítő csavarjainak furataiba (B). Állítsa a kereket a kívánt helyzetbe. Tartsa be a nyomtávra vonatkozó korlátozásokat.

6. Távolítsa el a beállító szerszámot és a csavarokat.

   VIGYÁZAT: Soha ne működtesse a traktort laza kerékpánttal, kerékkel, vagy kerékaggyal.

   FONTOS: A félkörívek homlokfelületeit tartsa egy szintben, hogy megelőzze az agy törését vagy a csavarok lelazulását.

7. Győződjön meg róla, hogy a félkörívek megfelelően üljenek a helyükön, és húzza meg a rögzítő csavarokat a következők szerint.

   1. Helyezze el a félkörívek rögzítő csavarjait az (A) és (B) furatokba.

   2. Húzza meg a középső csavarokat (A) és a (B) csavarokat átlósan 204 N m (150 lb.-ft) nyomatékkal.

   3. Húzza meg újra a csavarokat 410 Nm-re (300 lb-ft) ugyanabban a sorrendben.

   4. Vezessen a traktorral minimum 100 m-t (100 yd), és húzza meg a csavarokat 550 Nm (405 lb-ft) nyomatékkal.

      FONTOS: 3 üzemóra és 10 üzemóra után húzza meg újra az összes csavart az üzemeltetés első hetén naponta, és ezt követően 250 üzemóránként.
