Megjegyzések a hátsó kerekeknél - Fogasléces tengelyek, Agy átmérő 79 mm

VIGYÁZAT: Fennáll a nem megfelelően meghúzott vagy hiányzó kerékcsavarok illetve kerékanyák okozta sérülés veszélye!

A nem megfelelően meghúzott kerékcsavarok és kerékanyák kilazulhatnak és elveszhetnek a gép vezetése során. Fennáll a súlyos személyi sérülések és a komoly károk lehetősége a jármű fölötti uralom elvesztésének köszönhetően.

• Csak a kerekekhez tartozó kerékcsavarokat és kerékanyákat használja.

• Soha ne használjon különböző kerékcsavarokat és kerékanyákat.

• Soha ne működtesse a gépet meglazult kerékcsavarokkal és kerékanyákkal.

• Húzza meg az összes kerékcsavart és kerékanyát kizárólag az előírt nyomatékra.

• Mielőtt elkezdene vezetni, ellenőrizze az összes kerékcsavart és kerékanyát, hogy meg van-e mind, és hogy megfelelően felfekszenek-e.

FONTOS: A sárvédő és a gumiabroncs oldala közötti távolság nem szabad, hogy kevesebb legyen, mint 40 mm (1,57 in.)¹.

A gumiabroncs futófelülete (bordákkal) és a sárvédő közötti távolság nem lehet kevesebb mint 60 mm (2,36 in)¹.

Amennyiben hóláncot szerel fel az abroncsra, a szükséges legkisebb távolság az abroncstól a sárvédőig (axiális és radiális) 100 mm (3,94 in) kell legyen.

FONTOS: Ne használjon ikerkerekezést, ha a traktor acél tárcsával és vállas tengellyel van felszerelve.

FONTOS: Húzza után a csavarokat az előírt nyomatékra 3 üzemóra és 10 üzemóra után.

Húzza meg a kerékcsavarokat (A) - (C) - öntvény kerék

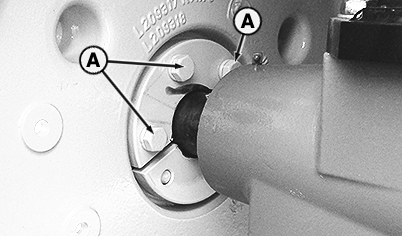

LX315121-UN-17APR18

Fogazott agyfél az öntöttvas keréktárcsához

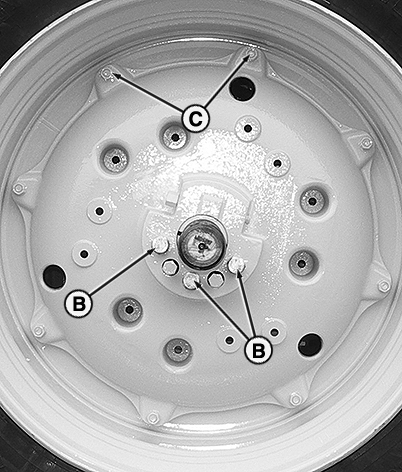

LX315120-UN-17APR18

Öntvény keréktárcsa

A - Fogazott agyfél az öntöttvas keréktárcsához - 220 Nm (160 lb-ft)

B - Kerékagy az agyfélre — 400 Nm (300 lb-ft)

C - Kerékpánt az öntöttvas keréktárcsához – 220 Nm (160 lb-ft)

Húzza meg a kerék csavarokat (A) - (D) - Acél keréktárcsa

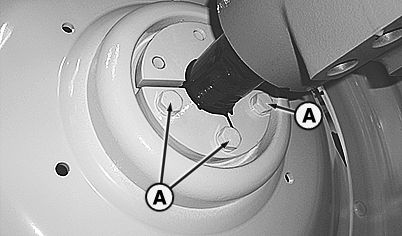

LX315125-UN-17APR18

Fogazott agyfél az acél keréktárcsához

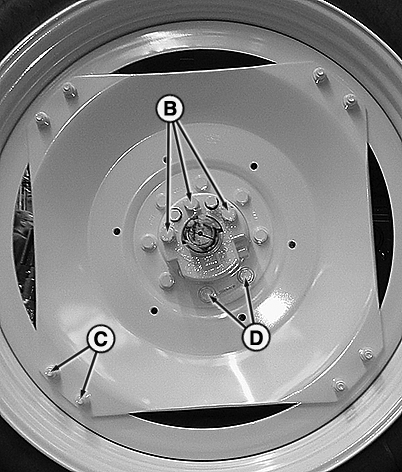

LX315124-UN-17APR18

Acél keréktárcsa

A - Fogazott agyfél az acél keréktárcsához — 220 Nm (160 lb-ft)

B - Kerékagy az agyfélre — 400 Nm (300 lb-ft)

C - Kerékpánt az acél keréktárcsára — 210 Nm (155 lb-ft)

D - Acél keréktárcsa a kerékagyra — 400 Nm (300 lb-ft)
