Fogasléces tengelyek, Agy átmérő 79 mm - Nyomtávok beállítása

FONTOS: A sárvédő és a gumiabroncs oldala közötti távolság nem szabad, hogy kevesebb legyen, mint 40 mm (1,57 in)¹.

A gumiabroncs futófelülete (bordákkal) és a sárvédő közötti távolság nem lehet kevesebb mint 60 mm (2,36 in)¹.

Amennyiben hóláncot szerel fel az abroncsra, a szükséges legkisebb távolság az abroncstól a sárvédőig (axiális és radiális) 100 mm (3,94 in) kell legyen.

Hátsó kerék beállítás

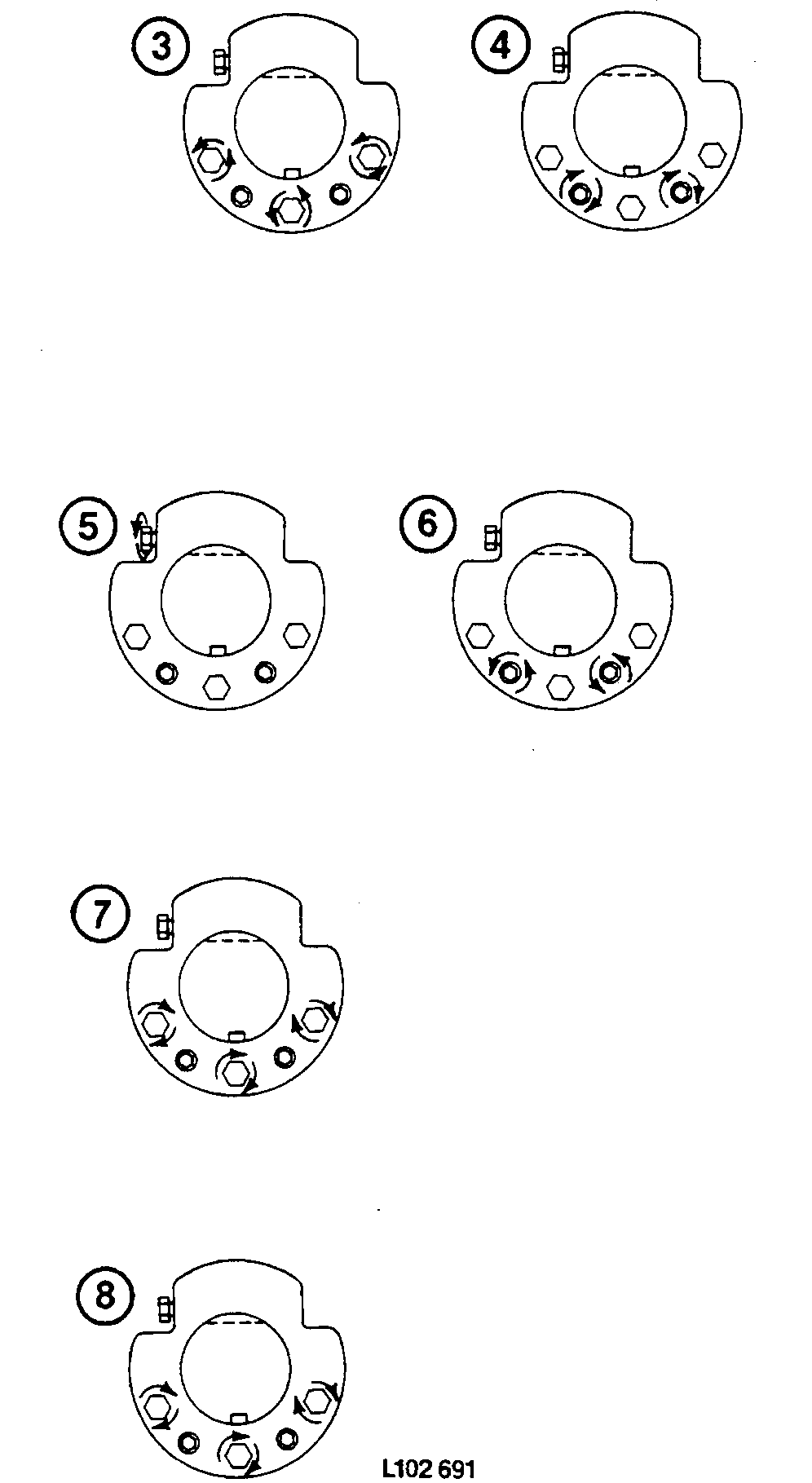

L102691-UN-13APR00

MEGJEGYZÉS: A kerekek beállítása csak akkor lehetséges, mikor nincs kettőnél több keréksúly rögzítve az egyes kerekekre.

1. Tisztítsa meg a tengelyt egy drótkefével.

2. Emelje meg és bakolja alá a traktort, és forgassa meg a hátsó kereket úgy, hogy a fogazás a tengelyen felfelé nézzen.

3. Lazítsa meg a rögzítő csavarokat.

4. Húzza meg a két kinyomó csavart annyira, hogy a csavarok feje érintse a kerékagyat.

   MEGJEGYZÉS: Ha a kerékagy nem lazul meg, úgyszintén lazítsa meg a három csavart a kerék tárcsa hátulján. Ha ez nem működik, üssön a tengely végére néhányszor egy nehéz kalapáccsal, és még egyszer feszítse meg az emelő csavarokat egyenletesen. Ez segít beáztatni az agy feleket itatós olajjal.

5. Forgassa az állítócsavart be vagy ki, amíg el nem éri a kívánt helyzetet.

6. Nyomtáv beállítása után lazítsa meg az emelő csavarokat teljesen ütközésig. Ne alkalmazzon erőt!

7. Kenje meg a meneteket, és húzza meg a rögzítő csavarokat váltakozva 400 Nm-re (300 lb-ft). Mikor a rögzítő csavarokat meghúzta az előírt nyomatékra, az emelőcsavaroknak szabadon el kell fordulnia; ha nem ez az eset, lazítsa meg az emelőcsavarokat, és húzza meg a rögzítő csavarokat az előírt nyomatékra.

8. Miután befejezte a kerék nyomtáv beállítást, bizonyosodjon meg róla, hogy a gumiabroncsok és a keréksúlyok nem dörzsölődnek a traktorral. Majd hajtson a traktorral kb. 50 m-t (160 ft), állítsa le a traktort, és húzza meg a rögzítő csavarokat 400 Nm-re (300 lb-ft). A csavarokat újra meg kell húzni a nyomatékra 4 üzemóra után, 8 üzemóra után és számos alkalommal a következő 100 üzemórában. Lásd a "Bejáratási periódus" részt.

Forgassa meg a kerékagyat (belső fogazású)

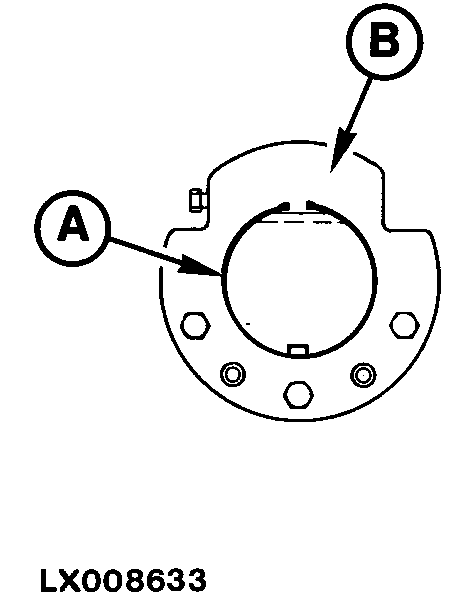

LX008633-UN-16AUG94

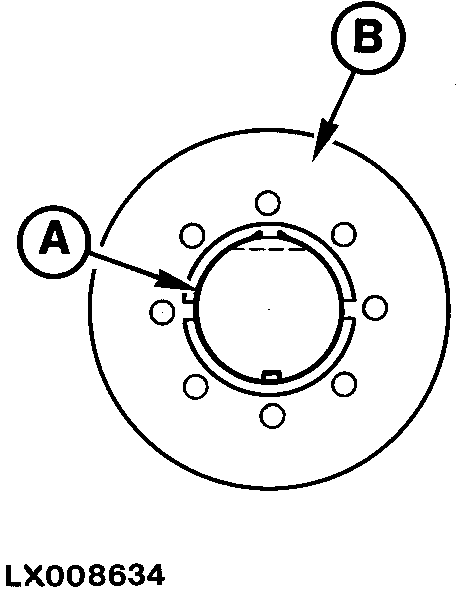

LX008634-UN-16AUG94

A - Rögzítőgyűrű

B - Kerékagy

A kerékagy meglazításához, beállításához és meghúzásához lásd az előző oldalt.

1. Az összeszerelés elősegítéséhez távolítsa el a hátsó kereket.

2. Távolítsa el a rögzítőgyűrűt (A). Forgassa el az állító csavart, hogy a kerékagy (B) maximális szélességen van. Távolítsa el a kerékagyat (B).

3. Tegye a kereket a tengelyre a kívánt helyzetbe. Fordítsa el a kerék agyat (B), és szerelje fel azt.

4. Szerelje fel a kereket és a rögzítő gyűrűt (A). A további összeszereléshez lásd az előző oldalt.
