Középső függesztőkar

FONTOS: A felszerelt és a felakasztott munkaeszközök közötti túl kicsi hézag károsodást okozhat.

A vonószerkezet hozzáérhet a traktor/fülke alkatrészeihez, ha a vonószerkezet felemelt helyzetben van.

Csatlakoztassa a munkaeszközt próbaképpen, és ellenőrizze a csatlakoztatott vagy felakasztott munkaeszközök hézagait minden pozícióban.

Ehhez vizsgálja meg a következő beállításokat:

• Középső függesztőkar hossza

• Maximális emelési magasság

1. Állítsa be a középső függesztőkar hosszát a kívánt hosszúságra az állító fogantyú (A) elforgatásával.

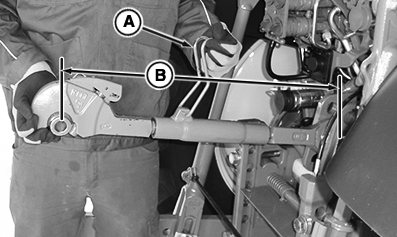

   LX266729-UN-19JAN16

   A - Állító fogantyú

   B - Hossz

   Középső függesztőkar hosszok	2.KAT	KAT.3
   Minimális hossz ..............	640 mm (25,2 in.	660 mm (26,0 in.)
   Maximális hossz ..............	820 mm (32,3 in.)	845 mm (33,3 in.)

   FONTOS: A nem megfelelően beállított hossz károsodáshoz vezethet.

   A középső függesztőkar hosszának beállításakor hibás lehet a beállítás, vagy nem megfelelő működés léphet fel.

   • Nem haladja meg a megadott méreteket lefelé/felfelé.

   • Hornyok a meneteken jelzik a maximális megengedett beállítást.

   • A meneteket nem szabad kicsavarozni a menetes házból.

---




2. A beállítás után hajtsa vissza a kart a középső függesztőkarra.

3. Húzza keresztül a függesztőcsapot a munkagép függesztő pontján és a középső függesztőkar szemén, majd biztosítsa.
