Piton Fix vagy Gömbös pótkocsi vonófej, Merev

Pótkocsi vonófej Piton Fix-szel

LX1041424-UN-10NOV06

A - Rugó

B - Csap

C - Tartó

1. Az eszköz csatlakoztatásához hajtsa be a rugót (A) felfelé.

2. Csúsztassa be a csapot (B) jobbra.

3. A tartót (C) egy rugó nyomja felfelé.

4. Csatlakoztassa a eszközt, és nyomja le a tartót (C).

5. Csúsztassa a csapot (B) teljesen balra.

6. Húzza az (A) rugót hátra lefelé a rögzített helyzetébe (az ábra szerinti helyzetbe).

Gömbös vonószerkezet

FONTOS: A pótkocsi vonófej kényszerített kormány felszerelt karokkal figyeljen a következőkre:

• Munkagép csatlakoztatása előtt, a pótkocsi vonófejet le kell szerelni.

• Kényszerkormányzású pótkocsi csatlakoztatása előtt, az emelőkarokat le kell szerelni.

1. A munkaeszköz felkapcsolásához húzza fel a rögzítőcsapot (A), és csúsztassa jobbra.


   LX1049992-UN-27JUL11

   A - Rögzítőcsap

   B - Állítócsavar

   C - Tartó

---




2. Mozdítsa el felfelé a tartót (C) és csatlakoztassa a munkaeszközt.

3. Nyomja meg a tartót (C) lefelé, és nyomja rögzítő csapot (A) teljesen balra, és kapcsolja be azt.

   A rögzítő csap (A) csak akkor rögzül megfelelően, amikor a csap teljesen balra van nyomva.

   Ha szükséges, egy 8 mm-es (0,3 in) imbuszkulccsal állítsa be a állítócsavart (B) a leszorító rúdon, hogy helyet csináljon a vontatott munkagép vonószemének. Húzza meg a rögzítőanyát 300 Nm (220 lb·ft) nyomatékkal egy 30 mm-es (1,2 in) kulccsal.

4. A kényszerkormányzás csatlakoztatásához a következőképpen járjon el:

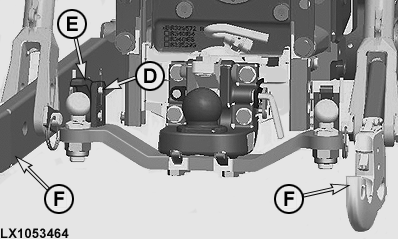

   LX1053464-UN-29JAN13

   D - Rögzítőcsap

   E - Tartó

   F - Vonórúd

   FONTOS: Kényszerkormányzási rendszerrel ellátott pótkocsi csatlakoztatása előtt szerelje le az (F) alsó emelőkarokat.

   1. Húzza meg a rögzítő csapot (D).

   2. Emelje fel a tartót (E), és kapcsolja be a kényszerkormányzás rudazatát.

   3. Állítsa a tartót (E), majd a rögzítő csapot az eredeti helyzetbe.

---

MEGJEGYZÉS: A pótkocsi vonófej kopásnak kitett alkatrészeit a rendszeres karbantartások során ellenőrizni lehet. Lásd a 220D fejezetet. Cserélje le őket, ha szükséges.

Cserélje ki a Piton Fix pótkocsi vonófejet gömbösre a vonórúdnál

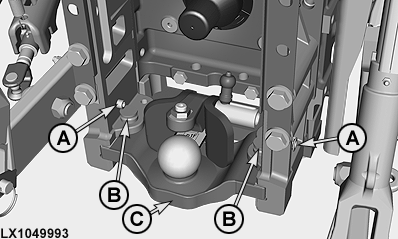

LX1049993-UN-27JUL11

A gömbös vonószerkezet látható

A - Rögzítőcsap

B - Rögzítő csap

C - Pótkocsi vonófej

1. Húzza meg a rögzítő csapot (A) kifelé.

2. Távolítsa el a rögzítő csapot (B), és húzza ki a pótkocsi vonófejet (C) hátra.

3. Állítsa be és rögzítse a vonórúdat. Lásd ebben a fejezetben.
