Hajtott mellső híd (730, 733 és 735) - Véglehajtások fék nélkül, olajcsere

TS281-UN-15APR13

VIGYÁZAT: Forró alkatrészek, vagy forró, nyomás alatt lévő olaj által okozott sérülés veszélye.

A forró felületek érintése sérülést okozhat.

Kerülje a forró felületekkel, vagy a forró olajjal történő érintkezést.

Az olajcserét akkor végezze, amikor az olaj még meleg (kb. 40 °C; 103 °F).

Lassan csavarja ki a leeresztő/szintellenőrző dugót.

MEGJEGYZÉS: Cserélje le a véglehajtásokban az első 100 üzemóra után, majd 1500 üzemóra után. Ezt követően cserélje le 1500 üzemóránként vagy 2 évente, amelyik előbb elkövetkezik.

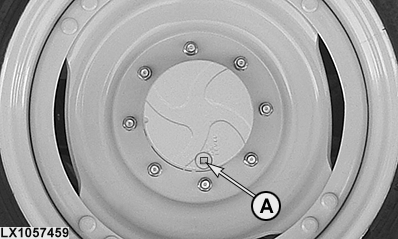

1. Fordítsa úgy a kereket, hogy a leeresztő csavar (A) alul legyen. Távolítsa el a csavart és engedje le az olajat.


   LX1057459-UN-21AUG14

---

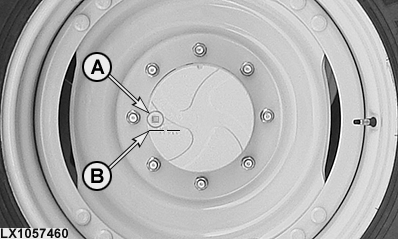

2. Fordítsa el a kereket 90°-kal úgy, hogy az OIL LEVEL (olajszint) (B) feliratú vonal vízszintes legyen és öntse fel friss olajjal a leeresztő furaton keresztül. Az olajnak a leeresztő furatáig kell érnie.


   LX1057460-UN-21AUG14

---




3. Tegyen fel egy új O-gyűrűt a leeresztő csavarra.

4. Csavarja be a leeresztő dugót, és húzza meg 90 Nm (66 lb-ft) nyomatékkal.

Szükséges olaj	Hy-Gard™ hajtómű/hidraulika olaj. Lásd még a 200E fejezetben.
Feltöltési mennyiség	Lásd a “Feltöltési mennyiség” részt az ide vonatkozó traktorhoz az 500A fejezetben.
