Üzemanyagszűrők ellenőrzése – 4-hengeres motorok

VIGYÁZAT: Állítsa le a motort, és vegye ki a gyújtás kulcsot.

FONTOS:

• Mindig cserélje le mindkét szűrőt.
• A használt szűrőkből leeresztett üzemanyagot a helyi rendeleteknek és előírásoknak megfelelően kezelje.
• NE töltse fel az üzemanyagszűrőt üzemanyaggal.

1. Cserélje ki a másodlagos üzemanyag szűrőt.

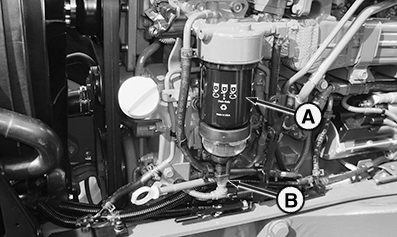

   LX315162-UN-27APR18

   A - Másodlagos üzemanyag szűrő

   B - Csatlakozó

   1. Tisztítsa meg a szűrőt és a környékét.

   2. Húzza le a vízérzékelő csatlakozóját (B).

   3. Nyissa ki a leeresztő szelepet és engedje le az üzemanyagtartály tartalmát egy arra alkalmas edénybe.

   4. Lazítsa meg, és távolítsa el a szűrőt (A).

   5. Távolítsa el a vízleválasztó poharat a szűrőről.

   6. Tisztítsa meg a vízleválasztó tömítő gyűrűjét és kenje meg az üzemanyaggal.

   7. Szerelje fel a vízleválasztó poharat az új szűrőre.

   8. Kenje meg az új szűrő tömítő gyűrűjét üzemanyaggal.

   9. Szereljen be új szűrőt az alapra. Húzzon a szűrőn további 3/4 fordulatot, miután a tömítés érinti a felfekvő felületet.

   10. Kösse vissza a csatlakozót (B).

---




2. Cserélje ki az üzemanyag előszűrőt.

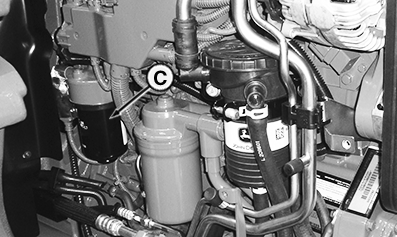

   LX314907-UN-12JUN17

   1. Tisztítsa meg a szűrőt és a környékét.

   2. Lazítsa meg és vegye ki a szűrőt (C). Fogja fel a kifolyó üzemanyagot egy alkalmas edénybe.

   3. Kenje meg az új szűrő tömítő gyűrűjét üzemanyaggal.

   4. Helyezzen be új szűrőt (C), és húzza meg.

---




3. Állítsa az üzemanyagszűrőt üzemkész állapotba.

   1. Fordítsa el a gyújtáskulcsot a gyújtáskapcsolóban jobbra az első kapcsolóállásba hagyja az üzemanyag tápszivattyút kb. 120 másodpercig működni. Ismételje meg szükség szerint.

   2. Indítsa be a motort, és járassa maximális üresjárati fordulatszámon legalább 2 percig.
