Hűtőfolyadék csere - 4 hengeres motorok

TS281-UN-15APR13

VIGYÁZAT: Forró, nyomás alatt lévő hűtőfolyadék által okozott sérülés veszély.

A hűtőrendszer forró felületeinek, forró alkatrészeknek, vagy csöveknek és vezetékeknek az érintése sérülést okozhat.

Kerülje a forró felületekkel, vagy a forró hűtőfolyadékkal történő érintkezést.

Ne nyissa ki a tágulótartály hűtősapkát (A) addig, míg a hűtőfolyadék hőmérséklete a forráspont alá nem süllyedt. Először a sapka meglazításával engedje el a nyomást, majd vegye le teljesen a sapkát.

MEGJEGYZÉS: Tartsa be a motorhűtő folyadékra vonatkozó karbantartási időközöket.

Az ELSŐ csere intervalluma 6 év, vagy 6000 üzemóra, de csak abban az esetben, ha a hűtőrendszer utántöltésére kizárólag John Deere COOLGARD II és Premix hűtőfolyadékot használtak, és a teszt csíkkal történő ellenőrzést is elvégezték az előírt intervallumokban. Az első csere után a TÁBLÁZAT SZERINTI csereidőközök (két év vagy 2000 üzemóra) hat évre vagy 6000 üzemórára nyújthatók a használt hűtőfolyadéktól, és az időszakos ellenőrzések eredményétől függően. A javasolt motor hűtőfolyadék szerviz időközöket be kell tartani a jelen kézikönyv Dízel motor hűtőfolyadék 200 D fejezete szerint..

1. A fülkével rendelkező traktorokon forgassa a fűtésszabályzó gombot teljesen jobbra.

2. Lazítsa meg az (A) sapkát, majd vegye le.


   LX314976-UN-31JUL17

   A - Tágulási tartály sapka

   B - Tágulási tartály max. jelölés

---

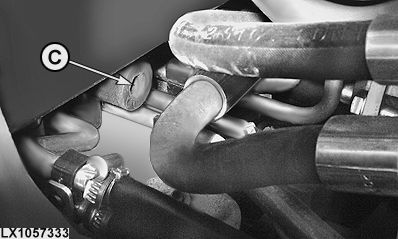

3. Helyezzen edényt a leeresztő alá, hogy felfogja a hűtőfolyadékot. Nyissa ki a leeresztő dugót (C).


   LX1057333-UN-28OCT13

---




4. Ha a hűtőfolyadékot leengedte, csavarja vissza a leeresztő dugót (C), és húzza meg az előírt nyomatékkal.

   Tétel	Mérés	Specifikáció
   Hűtőfolyadék - Leeresztő dugó	Nyomaték	4–5 N·m 3—3,7 lb.-ft.

   FONTOS: Soha ne öntsön hideg vizet vagy hűtőfolyadékot a forró motorba. Mindig meleg vizet használjon, vagy várjon, amíg a motor lehűl.

5. Töltse fel a rendszert a max. jelig (B) tiszta vízzel, és zárja le a sapkát (A).

   VIGYÁZAT: A motor indítása előtt mindig csukja le a motorháztetőt.

6. Járassa a motort, amíg el nem éri az üzemi hőmérsékletet. Állítsa le a motort, és ürítse le a rendszert.

7. Zárja el a leeresztő dugót ismét, és töltse fel a rendszert tiszta vízzel.

8. Járassa a motort addig, amíg el nem éri ismét az üzemi hőmérsékletet. Állítsa le a motort és eressze le a rendszert ismét.

9. Zárja be leeresztő dugót (C) és töltse fel a rendszert a max. jelig (B) az előírt hűtőfolyadékkal (lásd a 200D fejezetet).

10. Indítsa be a motort, és járassa 5 percig.

11. Állítsa le a motort, és öntse fel hűtőfolyadékkal a max. (B) jelzésig.

12. Indítsa be a motort, és járassa addig, amíg el nem éri az üzemi hőmérsékletet.

13. Állítsa le a motort, és öntse fel hűtőfolyadékkal a max. (B) jelzésig.

14. Tegye a sapkát (A) vissza és húzza meg.

15. A hatékony hűtés érdekében a hűtőrácsot tisztán kell tartani. Távolítsa el a szennyeződést vagy olajat, és óvatosan egyengesse ki a görbült bordákat.
