Mechanikus többfunkciós kar homlokrakodó rezgéscsillapítással

VIGYÁZAT: Amikor a homlokrakodó nincs használatban, a többfunkciós kart reteszelni kell. Ehhez fordítsa el a (G) rögzítőgyűrűt, és győződjön meg róla, hogy a kart nem lehet mozgatni! Ennek elmulasztása esetén a homlokrakodó haladás közben véletlenül működésbe hozható, ami súlyos balesetekhez vezethet.

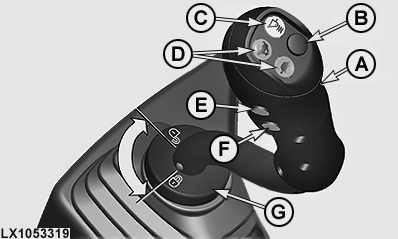

LX1053319-UN-10OCT11

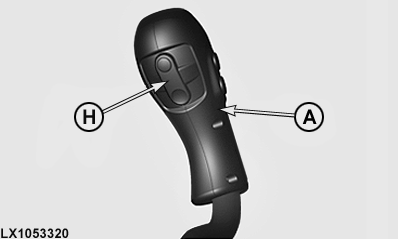

LX1053320-UN-10OCT11

LX1054600-UN-10OCT11

A - Többfunkciós kar

B - Nincs használva

C - Gomb a homlokrakodó csillapítás aktiválásához

D - Sebességváltó gombok

E - Gomb, 1. útváltó szelep a mellső munkagépen (Észak-Amerika kivételével)

F - Gomb, 2. útváltó szelep a mellső munkagépen (Észak-Amerika kivételével)

G - Rögzítőgyűrű (szállítási retesz)

H - Emelő/süllyesztő billenőkapcsoló

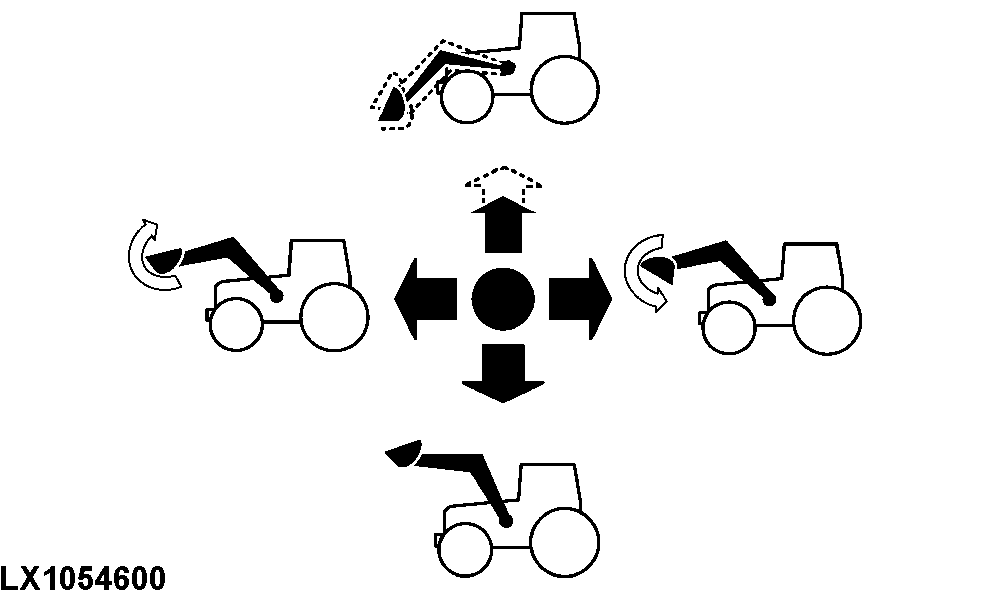

Alapfunkciók:

• Fordítsa jobbra a rögzítőgyűrűt = reteszelés
• Fordítsa balra a rögzítőgyűrűt = feloldás
• kart hátra = homlokrakodó emelése
• kart előre az érezhető ellenállásig = homlokrakodó süllyesztése
• kart előre az érezhető ellenálláson túl (reteszelés) = homlokrakodó úszó helyzetben
• Kar balra = kanál visszabillentés
• Kart jobbra = kanál lenyílik

További funkciók és programozás:

A többfunkciós vezérlő kar (A) egyszerre két vezérlő szelep (SCV) működtetését teszi lehetővé.

Egy harmadik vezérlőszelep a billenőkapcsolóval (H) működtethető, lehetővé téve egy kiegészítő funkció működtetését.

Az (E) és (F) gombok a munkaeszköz útváltó szelepét működtetik, lehetővé téve további funkciók használatát.

MEGJEGYZÉS: További információkért olvassa el a munkaeszköz kezelési utasítását. A homlokrakodó rezgéscsillapítóját használat előtt aktiválni kell.

A rezgéscsillapítást a (C) gombbal lehet be- és kikapcsolni. Amikor a rezgéscsillapítás be van kapcsolva, a (C) gombban található LED világít.

A sebességváltó gombok (D) segítségével a hajtómű fokozatok kapcsolhatók. CommandQuad™ PLUS hajtóművel szerelt traktorokon a fokozatkapcsolás csak akkor lehetséges, ha a hajtóművet “A”, “B”, “C” vagy “D” tartományban működtetik.

A regzéscsillapítás be- és kikapcsolása

1. Tartsa lenyomva a (C) gombot, majd kapcsolja be a gyújtást!
2. Tartsa lenyomva a (C) gombot további 5 másodpercig, amíg a gomb LED-je villogni nem kezd!
3. Engedje fel a gombot, majd 5 másodpercen belül nyomja meg újra a programozási módba történő belépéshez!
4. Az érvényben lévő beállítást a következők jelzik:

   - a LED folyamatosan nem világít = rezgéscsillapítás kikapcsolva

   - a LED folyamatosan világít = rezgéscsillapítás bekapcsolva

5. Nyomja meg a (C) gombot a rezgéscsillapítás be- és kikapcsolásához!
6. A programozási módból történő kilépéshez és a beállítás elmentéséhez nyomja meg bármely gombot a többfunkciós karon, vagy vegye le a gyújtást.

MEGJEGYZÉS: A homlokrakodó csillapítása kikapcsolva marad a motor minden beindítása alkalmával.
