Három darabból álló első híd (2. verzió) — Első kerék nyomtáv értékek 8 pozíciós keréktárcsáknál - 6145M

FONTOS: Teljesítse az utasításokat az első nyomtáv beállításához 8 pozíciós kerékpánt esetén.

FONTOS: A következő táblázatok csak standard kerékpánttal rendelkező kerekekre érvényesek. A nem standard pántokat ettől eltérő mélységig kell benyomni. Következésképp a táblázatban látható értékek NEM lesznek érvényesek.

FONTOS: A nyomtáv beállítása után a sárvédőt és a kormányütközőt be kell állítani. Ezután billentse meg a mellső tengelyt teljesen elfordított kormánykerékkel. Ha a kerekek vagy a sárvédők érintkeznek a traktor részegységekkel, akkor állítson a kormányütközőn.

Nézze meg:

1. "Háromrészes mellső híd (2. verzió) – Tengelykategória és tengelytípus áttekintése" a 80B fejezetben.
2. “Háromrészes mellső híd (verzió 2) — Fix sárvédők és a kerékütköző beállítása” a 80B fejezetben.
3. "Mellső kerék vagy sárvédő a traktor részegységeivel történő érintkezésének megelőzése" a 80. fejezetben.

MEGJEGYZÉS: Egyes országokban a közúton közlekedő járművek teljes szélessége nem haladhatja meg a 2,55 métert (100 in).

LX1057503-UN-13MAY15

Három részes mellső híd

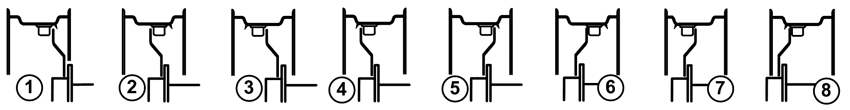

LX315046-UN-16NOV17

		Nyomtáv az átadáskor	Nyomtávok (első kerekek) A kerékpánt és a tárcsa illesztése
Gumiabroncsok:			1	2	3	4	5	6	7	8
12.4R28	cm	184	234*	224*	206	196	194	184	166	156
	in.	72,3	92,1*	88,0*	81,3	77,2	76,4	72,3	65,5	61,4
13.6R28	cm	184	234*	224*	206	196	194	184	166	156
	in.	72,3	92,1*	88,0*	81,3	77,2	76,4	72,3	65,5	61,4
14.9R28	cm	184	234*	224*	206	196	194	184	166	156
	in.	72,3	92,1*	88,0*	81,3	77,2	76,4	72,3	65,5	61,4
16.9R28	cm	184	234*	224*	206	196	194	184	166	156**
	in.	72,3	92,1*	88,0*	81,3	77,2	76,4	72,3	65,5	61,4**
320/85R28	cm	182	222*	214	212	204	182	174	172	164
	in.	71,8	87,6*	84,3	83,5	80,2	71,8	68,5	67,7	64,4
380/70R28	cm	181	232*	221*	204	194	192	181	164	154
	in.	71,4	91,3*	87,2*	80,4	76,3	75,5	71,4	64,6	60,6
380/85R28	cm	181	232*	221*	204	194	192	181	164	154
	in.	71,4	91,3*	87,2*	80,4	76,3	75,5	71,4	64,6	60,6
420/70R28	cm	181	232*	221*	204	194	192	181	164	154
	in.	71,4	91,3*	87,2*	80,4	76,3	75,5	71,4	64,6	60,6
420/85R28	cm	181	232*	221*	204	194	192	181	164	154**
	in.	71,3	91,2*	87,1*	80,3	76,2	75,4	71,3	64,6	60,5**
480/65R28	cm	181	232*	221*	204*	194	192	181	164	154**
	in.	71,4	91,3*	87,2*	80,4*	76,3	75,5	71,4	64,6	60,6**
480/70R28	cm	181	232*	221*	204*	194	192	181	164	154**
	in.	71,3	91,2*	87,1*	80,3*	76,2	75,4	71,3	64,6	60,5**
540/65R28	cm	181	232*	221*	204*	194*	192	181	164**	154**
	in.	71,3	91,2*	87,1*	80,3*	76,2*	75,4	71,3	64,6**	60,5**
* A teljes jármű szélesség nagyobb, mint 2,55 m; a helyi közúti szabályozások vagy más alkalmazható szabályok betartása kötelező. ** A nyomtávolság és a kormányütköző beállítása kizárólag az AL225331 kormányütközővel lehetséges. Továbbá lásd az adott első tengelyre vonatkozó Három darabból álló első tengely (2. verzió) – Elforduló sárvédők és kormányütköző beállítása” című részt.
