Három darabból álló első híd (2. verzió) — Első kerék nyomtáv értékek 16 pozíciós keréktárcsáknál - 6135M

FONTOS: Teljesítse az utasításokat az első nyomtáv beállításához 16 pozíciós kerékpánt esetén.

FONTOS: A következő táblázatok csak standard kerékpánttal rendelkező kerekekre érvényesek. A nem standard pántokat ettől eltérő mélységig kell benyomni. Következésképp a táblázatban látható értékek NEM lesznek érvényesek.

FONTOS: A nyomtáv beállítása után a sárvédőt és a kormányütközőt be kell állítani. Ezután billentse meg a mellső tengelyt teljesen elfordított kormánykerékkel. Ha a kerekek vagy a sárvédők érintkeznek a traktor részegységekkel, akkor állítson a kormányütközőn.

Nézze meg:

1. "Háromrészes mellső híd (2. verzió) – Tengelykategória és tengelytípus áttekintése" a 80B fejezetben.
2. “Háromrészes mellső híd (verzió 2) — Fix sárvédők és a kerékütköző beállítása” a 80B fejezetben.
3. "Mellső kerék vagy sárvédő a traktor részegységeivel történő érintkezésének megelőzése" a 80. fejezetben.

MEGJEGYZÉS: Egyes országokban a közúton közlekedő járművek teljes szélessége nem haladhatja meg a 2,55 métert (100 in).

LX1057503-UN-13MAY15

Három részes mellső híd

LX1053419-UN-16MAR12

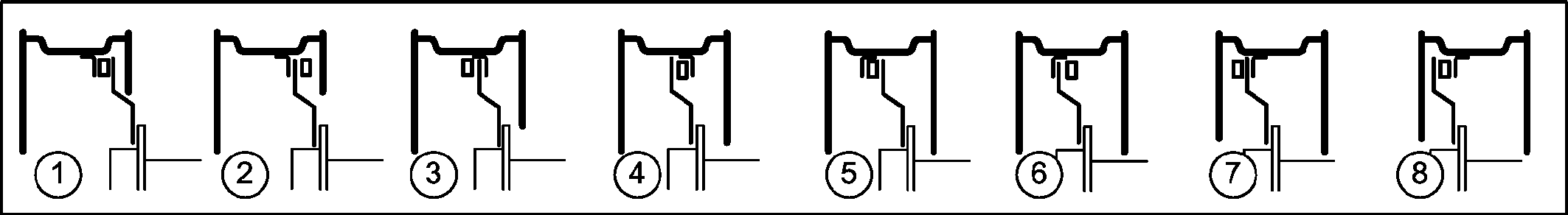

Mellső nyomtáv szélességek 16 pozíciós / 1-8 pozíciós keréktárcsával

		Nyomtáv az átadáskor	Első kerék nyomtávszélességek A kerékpánt és a tárcsa illesztése
Gumiabroncsok:			1	2	3	4	5	6	7	8
12.4R28	cm	190	230*	227*	223*	220	210	207	203	200
	in.	74,8	90,6*	89,4*	88,0*	86,8	82,5	81,3	79,9	78,7
13.6R28	cm	190	230*	227*	223*	220*	210	207	203	200
	in.	74,8	90,6*	89,4*	88,0*	86,8*	82,5	81,3	79,9	78,7
14.9R24	cm	183	225*	—**	—**	213	207	—**	—**	195
	in.	72,2	88,6*			84,0	81,3			76,8
14.9R28	cm	190	230*	227*	223*	220*	210	207	203	200
	in.	74,8	90,6*	89,4*	88,0*	86,8*	82,5	81,3	79,9	78,7
16.9R24	cm	183	225*	—**	—**	213*	207	—**	—**	195
	in.	72,2	88,6*			84,0*	81,3			76,8
16.9R28	cm	190	230*	227*	223*	220*	210*	207	203	200
	in.	74,8	90,6*	89,4*	88,0*	86,8*	82,5*	81,3	79,9	78,7
270/80R36	cm	181	228*	225*	221	218	208	205	201	198
	in.	71,3	89,8*	88,7*	87,1	85,9	81,8	80,6	79,1	77,9
270/95R32	cm	181	228*	225*	221	218	208	205	201	198
	in.	71,3	89,8*	88,7*	87,1	85,9	81,8	80,6	79,1	77,9
340/85R28	cm	188	228*	225*	221*	218*	207	204	201	198
	in.	73,9	89,7*	88,5*	87,1*	85,9*	81,7	80,5	79,1	77,9
380/70R28	cm	188	228*	225*	221*	218*	207	204	201	198
	in.	73,9	89,7*	88,5*	87,1*	85,9*	81,7	80,5	79,1	77,9
380/85R24	cm	181	223*	—**	—**	211*	205	—**	—**	193
	in.	71,4	87,8*			83,2*	80,6			76,0
380/85R28	cm	188	228*	225*	221*	218*	207	204	201	198
	in.	73,9	89,7*	88,5*	87,1*	85,9*	81,7	80,5	79,1	77,9
380/85R30	cm	181	227*	224*	221*	218*	207	204	201	198
	in.	71,3	89,5*	88,3*	87,0*	85,8*	81,5	80,3	79,0	77,8
420/70R24	cm	181	223*	—**	—**	211*	205	—**	—**	193
	in.	71,4	87,8*			83,2*	80,6			76,0
420/70R28	cm	188	228*	225*	221*	218*	207*	204	201	198
	in.	73,9	89,7*	88,5*	87,1*	85,9*	81,7*	80,5	79,1	77,9
420/85R24	cm	181	223*	—**	—**	211*	204	0	0	193
	in.	71,3	87,7*			83,1*	80,5	0,0	0,0	75,9
480/65R24	cm	181	223*	—**	—**	211*	205*	0	0	193
	in.	71,4	87,8*			83,2*	80,6*	0,0	0,0	76,0
480/70R24	cm	181	223*	—**	—**	211*	204*	0	0	193
	in.	71,3	87,7*			83,1*	80,5*	0,0	0,0	75,9
540/65R24	cm	181	223*	—**	—**	211*	204*	0	0	193
	in.	71,3	87,7*			83,1*	80,5*	0,0	0,0	75,9
* A teljes jármű szélesség nagyobb, mint 2,55 m; a helyi közúti szabályozások vagy más alkalmazható szabályok betartása kötelező. ** Ebbe a helyzetbe történő felszerelés nem engedélyezett

LX1053420-UN-16MAR12

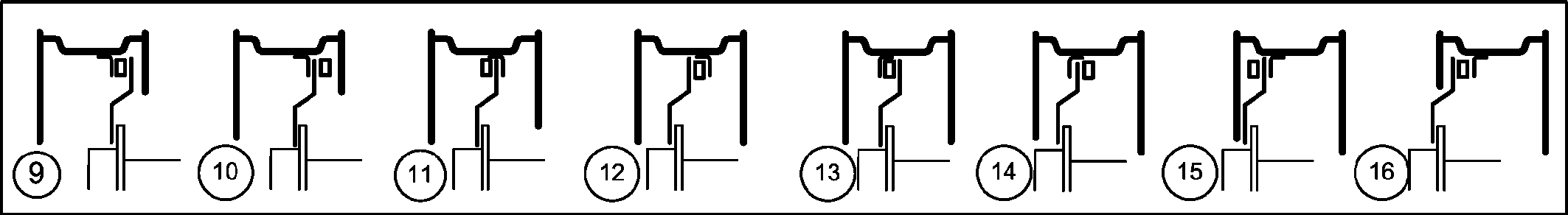

Az első nyomtáv beállítása 16 pozíciós keréktárcsával / 9–16. pozíciók

		Nyomtáv az átadáskor	Első kerék nyomtávszélességek A kerékpánt és a tárcsa illesztése
Gumiabroncsok:			9	10	11	12	13	14	15	16
12.4R28	cm	190	190	187	183	180	170	167	163	160
	in.	74,8	74,8	73,6	72,2	71,0	66,8	65,6	64,2	63,0
13.6R28	cm	190	190	187	183	180	170	167	163	160
	in.	74,8	74,8	73,6	72,2	71,0	66,8	65,6	64,2	63,0
14.9R24	cm	183	193	—**	—**	183	177	—**	—**	165
	in.	72,2	76,0			72,2	69,5			65,0
14.9R28	cm	190	190	187	183	180	170	167	163	160
	in.	74,8	74,8	73,6	72,2	71,0	66,8	65,6	64,2	63,0
16.9R24	cm	183	193	—**	—**	183	177	—**	—**	165
	in.	72,2	76,0			72,2	69,5			65,0
16.9R28	cm	190	190	187	183	180	170	167	163	160
	in.	74,8	74,8	73,6	72,2	71,0	66,8	65,6	64,2	63,0
270/80R36	cm	181	188	185	181	178	168	165	161	158
	in.	71,3	74,1	72,9	71,3	70,2	66,1	64,9	63,3	62,1
270/95R32	cm	181	188	185	181	178	168	165	161	158
	in.	71,3	74,1	72,9	71,3	70,2	66,1	64,9	63,3	62,1
340/85R28	cm	188	188	185	181	178	167	164	161	158
	in.	73,9	73,9	72,8	71,3	70,2	65,9	64,7	63,3	62,1
380/70R28	cm	188	188	185	181	178	167	164	161	158
	in.	73,9	73,9	72,8	71,3	70,2	65,9	64,7	63,3	62,1
380/85R24	cm	181	191	—**	—**	181	175	—**	—**	163
	in.	71,4	75,2			71,4	68,7			64,2
380/85R28	cm	188	188	185	181	178	167	164	161	158
	in.	73,9	73,9	72,8	71,3	70,2	65,9	64,7	63,3	62,1
380/85R30	cm	181	187	184	181	178	167	164	161	158
	in.	71,3	73,8	72,6	71,3	70,1	65,7	64,6	63,2	62,0
420/70R24	cm	181	191	—**	—**	181	175	—**	—**	163
	in.	71,4	75,2			71,4	68,7			64,2
420/70R28	cm	188	188	185	181	178	167	164	161	158
	in.	73,9	73,9	72,8	71,3	70,2	65,9	64,7	63,3	62,1
420/85R24	cm	181	191	—**	—**	181	174	—**	—**	163
	in.	71,3	75,1			71,3	68,7			64,1
480/65R24	cm	181	191	—**	—**	181	175	—**	—**	163
	in.	71,4	75,2			71,4	68,7			64,2
480/70R24	cm	181	191	—**	—**	181	174	—**	—**	163
	in.	71,3	75,1			71,3	68,7			64,1
540/65R24	cm	181	191	—**	—**	181	174	—**	—**	163
	in.	71,3	75,1			71,3	68,7			64,1
* A teljes jármű szélesség nagyobb, mint 2,55 m; a helyi közúti szabályozások vagy más alkalmazható szabályok betartása kötelező. ** Ebbe a helyzetbe történő felszerelés nem engedélyezett
