Hátsó kerék nyomtáv szélességek 2 pozíciós keréktárcsával - Fogazott tengely, Agy átmérő 79 mm (6130M)

FONTOS: Teljesítse a nyomtáv beállítási utasításokat, és húzza meg a kerékcsavarokat. Lásd Megjegyzések a hátsó kerekekhez - Fogazott tengelyek, Agyátmérő 79 mm.

FONTOS: A nyomtáv beállítása után ellenőrizze, hogy a kerekek szabadon forognak-e.

NE hagyja, hogy a gumiabroncsok hozzáérjenek a függesztő- vagy az emelőkarokhoz. A távolság a függesztőrudak és a gumik között növelhető a függesztőrudaknak az emelőkar első furataiba illesztésével.

Az emelőkarok megemelt helyzetében (akkor is, ha nincs hozzá csatlakoztatva munkagép) a hidraulikus vagy mechanikus stabilizáló rudaknak zárva kell lenniük.

Ha mindezek ellenére továbbra is érintkezés tapasztalható a függesztő- vagy az emelőkarokkal, növelni kell a nyomtávot.

MEGJEGYZÉS: Egyes országokban a közúton közlekedő járművek teljes szélessége nem haladhatja meg a 2,55 métert (100 in).

LX1056800-UN-29OCT12

Hátsó keréknyomtávok - Fogazott tengely

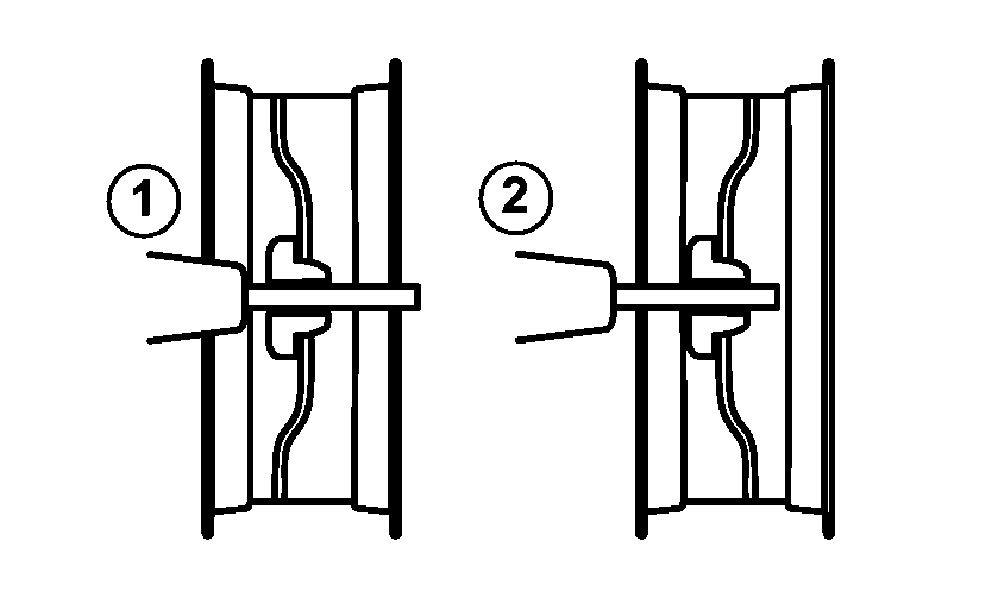

		Nyomtáv szélességek (hátsó kerekek, öntvény kerékkel) A kerékpánt és a tárcsa illesztése
			Rövid fogazott tengelyek	Közepes fogazott tengelyek
Gumiabroncsok:		Minimum (1)	Maximum (2)	Maximum (2)
16.9R34	cm	175	228*	255*
	in.	68,9	89,9*	100,6*
16.9R38	cm	175	228*	255*
	in.	68,9	89,9*	100,6*
18.4R34	cm	175	228*	255*
	in.	68,9	89,9*	100,6*
18.4R38	cm	175	228*	255*
	in.	68,9	89,9*	100,6*
420/85R34	cm	175	228*	255*
	in.	68,9	89,9*	100,6*
420/85R38	cm	175	228*	255*
	in.	68,9	89,9*	100,6*
460/85R34	cm	175	228*	255*
	in.	68,9	89,9*	100,6*
460/85R38	cm	175	228*	255*
	in.	68,9	89,9*	100,6*
480/70R34	cm	175	228*	255*
	in.	68,9	89,9*	100,6*
480/70R38	cm	175	228*	255*
	in.	68,9	89,9*	100,6*
520/70R34	cm	175	228*	255*
	in.	68,9	89,9*	100,6*
520/70R38	cm	175	228*	255*
	in.	68,9	89,9*	100,6*
540/65R34	cm	175	228*	255*
	in.	68,9	89,9*	100,6*
540/65R38	cm	175	228*	255*
	in.	68,9	89,9*	100,6*
600/65R38	cm	175	228*	255*
	in.	68,9	89,9*	100,6*
* A teljes jármű szélesség nagyobb, mint 2,55 m; a helyi közúti szabályozások vagy más alkalmazható szabályok betartása kötelező.
