DEF adagolóegység szűrő cseréje

VIGYÁZAT: Kerülje az anyag szembe jutását. Ha a szembe került, azonnal öblítse át a szemét bő vízzel legalább 15 percig. További információkért olvassa át az anyag biztonsági adatlapját (MSDS).

FONTOS: Ha a DEF kifröccsent, vagy a tartályon kívül más felülethez ért, azonnal tisztítsa le a felületet tiszta vízzel. A DEF korrodálja a festett és festetlen fém felületeket, és károsíthat bizonyos műanyag és gumi részegységeket.

Ha a kilöttyent DEF-et hagyja megszáradni, vagy csak letörli, fehér nyomot hagy maga után. Helytelenül feltakarított DEF megzavarhatja a szelektív katalitikus redukciós (SCR) rendszer szivárgási problémáinak diagnosztizálását.

MEGJEGYZÉS: Lásd a John Deere berendezés műszaki kézikönyvét a DEF adagolóegység szűrőjének elhelyezéséhez.

FONTOS: Kerülje a rendszer és a szűrő sérülését. A szűrő cseréje előtt győződjön meg róla, hogy a DEF rendszer nincs befagyva. Ha a rendszer befagyott, működtesse a motort, amíg a rendszer teljesen ki nem olvad.

MEGJEGYZÉS: Cserélje ki a DEF adagolóegység szűrőjét, ha szükséges, vagy legkésőbb minden 4500 üzemóra vagy 36 havonta (amelyik előbb következik be).

Tisztítsa meg a DEF tartályt minden alkalommal, amikor cseréli a szűrőt a DEF adagolóegységen.

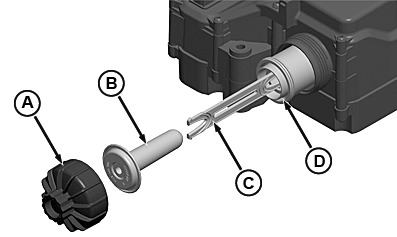

RG22534-UN-21MAR13

DEF adagolóegység szűrő

A - DEF adagolóegység szűrő fedél

B - DEF adagolóegység szűrő kiegyenlítő elem

C - DEF adagolóegység szűrő szerszám (új szűrővel szállítva)

D - DEF adagolóegység szűrő

1. MEGJEGYZÉS: A DEF adagoló egység szűrőjének karbantartása további fedelek, vagy részegységek leszerelését igényelheti. Az elhelyezkedését lásd a Hozzáférés a DEF adagolóegységhez részben.

   Távolítsa el a DEF adagolóegység szűrő fedelet (A).

2. Távolítsa el és dobja ki a DEF adagolóegység szűrő kiegyenlítő elemet (B).

3. MEGJEGYZÉS: DEF adagolóegység szűrő szerszám (C) csereszűrővel van ellátva.

   Helyezze a DEF adagolóegység szűrő szerelő szerszám (C) "fekete" végét a DEF adagolóegység szűrőre (D), amíg "rá nem kattan", és érzi, vagy hallja, hogy a DEF adagolóegység szűrő szerszám teljesen kapcsolódik.

4. MEGJEGYZÉS: Egy szerszám, úgymint egy csavarhúzó helyezhető a DEF adagoló egység szűrő szerszám bevágásba az eltávolítás segítéséhez.

   Húzza le a DEF adagoló egység szűrő szerszámot és a DEF adagoló egység szűrőt a DEF adagoló egységről. Selejtezze ki a DEF adagoló egység szűrőt és a DEF adagoló egység szűrő szerszámot.

5. Tisztítsa meg a DEF adagolóegység meneteit és a csatlakozó felületeket desztillált vízzel.

6. Kenje meg a DEF szűrő O-gyűrűket tiszta dízel kipufogó folyadékkal. Óvatosan helyezze be a DEF adagolóegység szűrőt a DEF adagolóegységbe.

7. Szerelje be a DEF adagolóegység szűrő új kiegyenlítő elemét a szűrőbe.

8. Szerelje be a DEF adagolóegység szűrő fedelet és húzza meg az előírt módon.

   Tétel	Mérés	Specifikáció
   DEF adagolóegység szűrő fedél	Nyomaték	23 Nm (204 lb·ft)
