A DEF tartály adapter szívószűrő cseréje (csak vezetékbe épített DEF szűrő nélküli traktorok esetén)

DEF tartály adapter beazonosítás

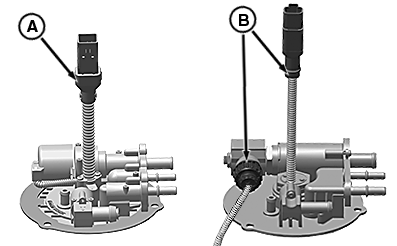

RG29623-UN-18JUL17

DEF tartály adapter beazonosítás

A - A típusú DEF tartály adapter (egy elektromos csatlakozás)

B - B típusú DEF tartály adapter (kettő elektromos csatlakozás)

MEGJEGYZÉS: A DEF tartály adapterhez való hozzáférés megkövetelheti további burkolatok és részegységek eltávolítását. Lásd a DEF tartály adapter hozzáférése részt az elhelyezkedési információkhoz.

Az A típusú DEF tartály adapter egy vezetékköteg csatlakozással (A) rendelkezik. A B típusú DEF tartály adapter két vezetékköteg csatlakozással (B) rendelkezik. Forduljon ahhoz az eljáráshoz, mely alkalmas az Ön DEF tartály adapteréhez.

A típusú DEF tartály szívószűrő adapter csere

VIGYÁZAT: Kerülje az anyag szembe jutását. Ha ez mégis megtörténik, azonnal mossa ki a szemét bő vízzel minimum 15 percig. További információkért olvassa át az anyag biztonsági adatlapját (MSDS).

FONTOS: Ha a DEF kifröccsent, vagy a tartályon kívül más felülethez ért, azonnal tisztítsa le a felületet tiszta vízzel. A DEF korrodálja a festett és festetlen fém felületeket, és károsíthat bizonyos műanyag és gumi részegységeket.

Ha a kilöttyent DEF-et hagyja megszáradni, vagy csak letörli, fehér nyomot hagy maga után. A kifolyt, és nem megfelelően feltakarított kipufogógáz kezelő folyadék megakadályozhatja a szelektív katalitikus redukciós (SCR) rendszer szivárgási problémáinak diagnosztizálását.

MEGJEGYZÉS: Ha szükséges, cserélje ki a DEF-adagoló szűrőt és a DEF tartály adapteren a szívószűrőt legkésőbb 4500 üzemóránként, vagy 36 havonta (amelyik előbb következik). Mindig együtt cserélje ki a DEF-adagoló egységen a szűrőt és a DEF tartály adapteren a szívószűrőt.

Tisztítsa meg a DEF tartályt minden alkalommal, amikor cseréli a szűrőt a DEF adagoló egységen és a szívóági szűrőt a DEF tartály adapteren.

1.

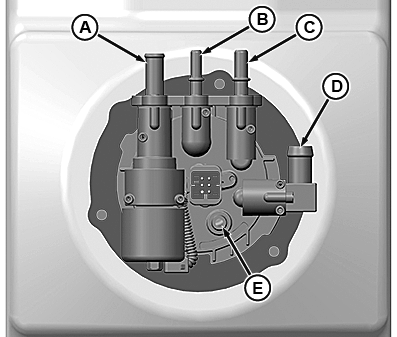

   RG29624-UN-19JUL17

   DEF tartály adapter csatlakozók

   A - Hűtőfolyadék kimeneti csatlakozó

   B - DEF visszatérő vezeték csatlakozó

   C - A DEF-tápvezeték csatlakozója

   D - Hűtőfolyadék bemeneti csatlakozó

   E - Szellőző vezeték csatlakozó

   Tisztítson le minden szennyeződést a DEF tartály adapter körül.

---




2. VIGYÁZAT: A nyomás alatti hűtőrendszerből kilövellő hűtőfolyadék súlyos égési sérüléseket okozhat. A hűtőtömlők lekötése előtt várjon, amíg a hűtőfolyadék teljesen lehűlt annyira, hogy a hűtőhöz vagy a kiegyenlítő tartály sapkához csupasz kézzel is hozzáérhet. Lassan lazítsa meg a hűtősapkát vagy a kiegyenlítő tartály sapkát az első ütközésig, hogy elengedje a nyomást.

   FONTOS: Zárjon és dugózzon le minden vezetéket, és csatlakozóidomot a szennyeződések elkerülése érdekében. Hűtőfolyadék a DEF-ben a Szelektív katalitikus redukció (SCR) rendszer teljesítmény problémáját okozza.

   Kösse le a hűtőfolyadék tömlőket a csatlakozóidomokról (A és D).

3. Kösse le a DEF visszatérő- és tápvezetéket a csatlakozóidomokról (B és C).

4. Kösse le a DEF tartály adapter elektromos csatlakozót.

5. Távolítsa el a szellőző tömlőt a csatlakozóidomról (E).

6. Távolítsa el a fejes csavarokat a DEF tartály adapter szorítóbilincsről (A).

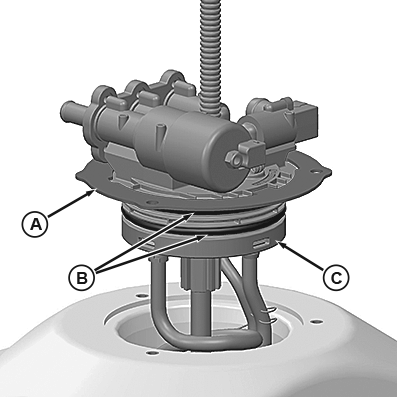

   RG29625-UN-25JUL17

   DEF tartály adapter

   A - DEF tartály adapter szorítóbilincs

   B - O-gyűrű (2 darab)

   C - DEF tartály adapter

---




7. Távolítsa el a DEF tartály adaptert (C) a tartályról.

8. Távolítsa el az O-gyűrűket (B), és vizsgálja meg sérülésre.

9. Cserélje ki az O-gyűrűket (B) szükség szerint.

10. Távolítsa el a csavart (A), mely rögzíti a szívószűrőt (B) a szívócsőhöz (C).

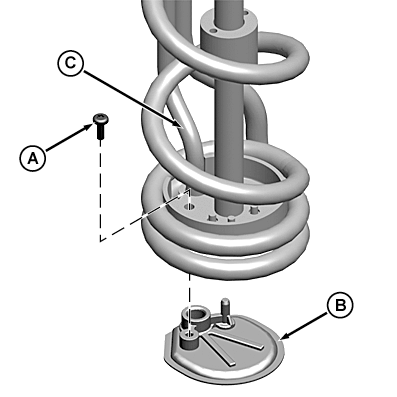

    RG23672-UN-01JUL13

    DEF szívószűrő

    A - Csavar

    B - Szívószűrő

    C - Szívócső

---




11. Távolítsa el a szívószűrőt (B).

12. Szerelje fel a szívószűrőt (B) a szívócsőre (C).

13. Szerelje fel a csavart (A), és feszítse meg az előírás szerint.

    Tétel	Mérés	Specifikáció
    DEF szívószűrő csavar	Nyomaték	1 Nm (11 lb·in)

14. Kenje meg az O-gyűrűket (B) tiszta DEF-vel.


    RG29625-UN-25JUL17

    DEF tartály adapter

    A - DEF tartály adapter szorítóbilincs

    B - O-gyűrű (2 darab)

    C - DEF tartály adapter

---




15. Helyezze a DEF adaptert a tartályba, és állítsa vonalba a szorítóbilincs (A) furatokat a tartályon lévő furatokkal.

16. FONTOS:

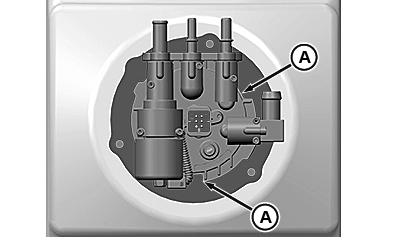

    RG25370-UN-03APR14

    Illesztő hornyok

    A - Illesztő hornyok (2 db)

    Előzze meg a DEF szivárgást, az adapter és szorítóbilincs sérülést. Győződjön meg róla, hogy a szorítóbilincsen lévő illesztő hornyok megfelelően illeszkednek az adapteren lévő műanyag fülekhez.

    Szerelje fel a rozsdamentes acél fejes csavarokat a felfogató furatokba, és húzza meg az előírás szerint.

    Tétel	Mérés	Specifikáció
    DEF tartály adapter M6 fejes csavar	Nyomaték	9 Nm (80 lb·in)

---




17.
    RG29624-UN-19JUL17

    DEF tartály adapter csatlakozók

    A - Hűtőfolyadék kimeneti csatlakozó

    B - DEF visszatérő vezeték csatlakozó

    C - A DEF-tápvezeték csatlakozója

    D - Hűtőfolyadék bemeneti csatlakozó

    E - Szellőző vezeték csatlakozó

    Csatlakoztassa a 9,5 mm-es (3/8 in.) szellőző tömlőt a csatlakozóra (E).

---




18. Csatlakoztassa a 16 mm-es (5/8 in) hűtőfolyadék tömlőt a hűtőfolyadék bemeneti csatlakozóra (D).

19. Csatlakoztassa a 13 mm-es (1/2 in.) hűtőfolyadék tömlőt a hűtőfolyadék kimeneti csatlakozóra (A).

20. FONTOS: Nyomja rá a DEF vezetéket a csatlakozóra, amíg egy "kattanás" nem hallatszik. Ezt követően húzza vissza a vezetéket egy kissé, hogy ellenőrizze a biztonságos csatlakozást és rögzülést.

    MEGJEGYZÉS: A DEF táp- és visszatérő vezetékeknek egyedi méretű csatlakozóidomai vannak.

    Kösse a DEF visszatérő- és tápvezetékeket a csatlakozóidomokhoz (B és C).

21. Kösse be a DEF tartály adapter elektromos csatlakozót.

B típusú DEF tartály szívószűrő adapter csere

VIGYÁZAT: Kerülje az anyag szembe jutását. Ha ez mégis megtörténik, azonnal mossa ki a szemét bő vízzel minimum 15 percig. További információkért olvassa át az anyag biztonsági adatlapját (MSDS).

FONTOS: Ha a DEF kifröccsent, vagy a tartályon kívül más felülethez ért, azonnal tisztítsa le a felületet tiszta vízzel. A DEF korrodálja a festett és festetlen fém felületeket, és károsíthat bizonyos műanyag és gumi részegységeket.

Ha a kilöttyent DEF-et hagyja megszáradni, vagy csak letörli, fehér nyomot hagy maga után. A kifolyt, és nem megfelelően feltakarított kipufogógáz kezelő folyadék megakadályozhatja a szelektív katalitikus redukciós (SCR) rendszer szivárgási problémáinak diagnosztizálását.

MEGJEGYZÉS: Ha szükséges, cserélje ki a DEF-adagoló szűrőt és a DEF tartály adapteren a szívószűrőt legkésőbb 4500 üzemóránként, vagy 36 havonta (amelyik előbb következik). Mindig együtt cserélje ki a DEF-adagoló egységen a szűrőt és a DEF tartály adapteren a szívószűrőt.

Tisztítsa meg a DEF tartályt minden alkalommal, amikor cseréli a szűrőt a DEF adagoló egységen és a szívóági szűrőt a DEF tartály adapteren.

1.

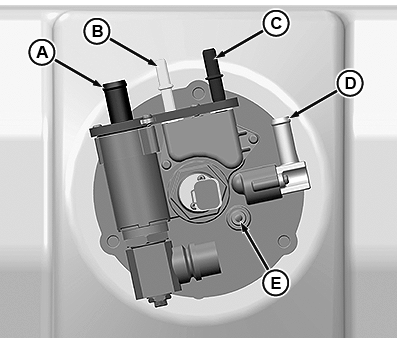

   RG29626-UN-19JUL17

   DEF tartály adapter csatlakozók

   A - Hűtőfolyadék bemeneti csatlakozó

   B - DEF visszatérő vezeték csatlakozó

   C - A DEF-tápvezeték csatlakozója

   D - Hűtőfolyadék kimeneti csatlakozó

   E - Szellőző vezeték csatlakozó

   Tisztítson le minden szennyeződést a DEF tartály adapter körül.

---




2. VIGYÁZAT: A nyomás alatti hűtőrendszerből kilövellő hűtőfolyadék súlyos égési sérüléseket okozhat. A hűtőtömlők lekötése előtt várjon, amíg a hűtőfolyadék teljesen lehűlt annyira, hogy a hűtőhöz vagy a kiegyenlítő tartály sapkához csupasz kézzel is hozzáérhet. Lassan lazítsa meg a hűtősapkát vagy a kiegyenlítő tartály sapkát az első ütközésig, hogy elengedje a nyomást.

   FONTOS: Zárjon és dugózzon le minden vezetéket, és csatlakozóidomot a szennyeződések elkerülése érdekében. Hűtőfolyadék a DEF-ben a Szelektív katalitikus redukció (SCR) rendszer teljesítmény problémáját okozza.

   Kösse le a hűtőfolyadék tömlőket a csatlakozóidomokról (A és D).

3. Kösse le a DEF visszatérő- és tápvezetéket a csatlakozóidomokról (B és C).

4. Kösse le a DEF tartály adapter elektromos csatlakozókat.

5. Távolítsa el a szellőző tömlőt a csatlakozóidomról (E).

6. Távolítsa el a fejes csavarokat a DEF tartály adapter felfogató peremről (A).

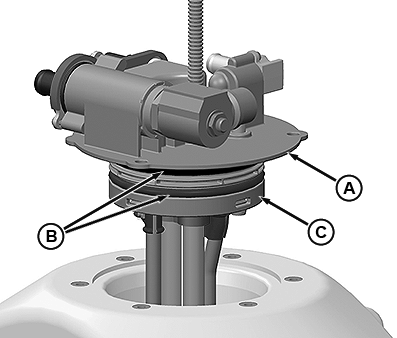

   RG29627-UN-19JUL17

   DEF tartály adapter

   A - DEF tartály adapter felfogató perem

   B - O-gyűrű (2 darab)

   C - DEF tartály adapter

---




7. Távolítsa el a DEF tartály adaptert (C) a tartályról.

8. Távolítsa el az O-gyűrűket (B), és vizsgálja meg sérülésre.

9. Cserélje ki az O-gyűrűket (B) szükség szerint.

10. Távolítsa el a csavart (A), mely rögzíti a szívószűrőt (B) a szívócsőhöz (C).

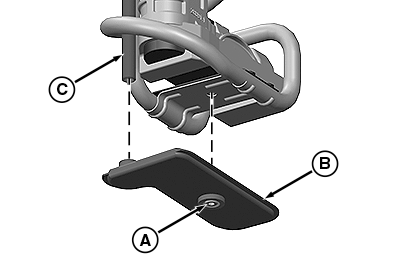

    RG28054-UN-29MAR16

    DEF szívószűrő

    A - Csavar

    B - Szívószűrő

    C - Szívócső

---




11. Távolítsa el a szívószűrőt (B).

12. Szerelje fel a szívószűrőt (B) a szívócsőre (C).

13. Szerelje fel a csavart (A), és feszítse meg az előírás szerint.

    Tétel	Mérés	Specifikáció
    DEF szívószűrő csavar	Nyomaték	1 Nm (11 lb·in)

14. Kenje meg az O-gyűrűket (B) tiszta DEF-vel.


    RG29627-UN-19JUL17

    DEF tartály adapter

    A - DEF tartály adapter felfogató perem

    B - O-gyűrű (2 darab)

    C - DEF tartály adapter

---




15. Helyezze a DEF adaptert (C) a tartályba, és állítsa vonalba a felfogató furatokat a felfogató peremen (A) a tartályban lévő furatokkal.

16. Szerelje fel a rozsdamentes acél M6 fejes csavarokat a felfogató furatokba, és húzza meg az előírás szerint.

    Tétel	Mérés	Specifikáció
    DEF tartály adapter csavar	Nyomaték	9 Nm (80 lb·in)

17.
    RG29626-UN-19JUL17

    DEF tartály adapter csatlakozók

    A - Hűtőfolyadék bemeneti csatlakozó

    B - DEF visszatérő vezeték csatlakozó

    C - A DEF-tápvezeték csatlakozója

    D - Hűtőfolyadék kimeneti csatlakozó

    E - Szellőző vezeték csatlakozó

    Csatlakoztassa a 9,5 mm-es (3/8 in.) szellőző tömlőt a csatlakozóra (E).

---




18. Kösse a 16 mm-es (5/8 in) hűtőfolyadék tömlőt a hűtőfolyadék bemeneti csatlakozóidomhoz (A).

19. Kösse a 13 mm-es (1/2 in) hűtőfolyadék tömlőt a hűtőfolyadék kimeneti csatlakozóidomhoz (D).

20. FONTOS: Nyomja rá a DEF vezetéket a csatlakozóra, amíg egy "kattanás" nem hallatszik. Ezt követően húzza vissza a vezetéket egy kissé, hogy ellenőrizze a biztonságos csatlakozást és rögzülést.

    MEGJEGYZÉS: A DEF táp- és visszatérő vezetékeknek egyedi méretű csatlakozóidomai vannak.

    Kösse a DEF visszatérő- és tápvezetékeket a csatlakozóidomokhoz (B és C).

21. Kösse be a DEF tartály adapter elektromos csatlakozókat.
