Cserélje le a hajtómű/hidraulika olajat és tisztítsa meg a beömlő szűrőt

TS281-UN-15APR13

VIGYÁZAT: Hidraulika rendszerben forró alkatrészei, vagy forró olaj által okozott sérülés veszélye.

A hidraulika rendszer, tartozékok vagy tömlők és vezetékek forró felületeinek érintése személyi sérülést okozhat.

Kerülje a forró felületekkel, vagy a forró olajjal történő érintkezést.

Az olajcserét akkor végezze, amikor az olaj még meleg (kb. 40 °C; 103 °F).

Eressze le a hajtómű/hidraulika olajat

1.

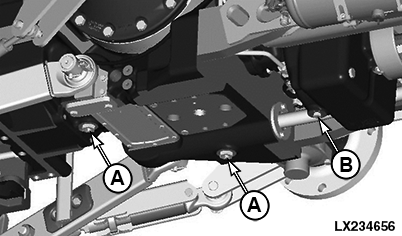

   LX234656-UN-09APR15

   A - Leeresztő csavar a differenciálmű házban (50 Nm; 37 lb-ft)

   B - Leeresztő csavar a első hajtás kuplungon (50 Nm; 37 lb-ft)

   Indítsa be a motort és működtessen néhány hidraulika funkciót, hogy az olaj felmelegedjen.

---




2. Állítsa le a traktort vízszintes helyzetben. Süllyessze le a emelőkarokat, a homlokrakodót, az első függesztésű és minden más munkaeszközt, amely olajat von el a hajtóműből.

3. Állítsa le a motort, és vegye ki a gyújtás kulcsot.

4. Kapcsolja be a parkzárat.

5. Vegye ki az olaj leeresztő csavarokat (A) és (B), majd eressze az olajat egy alkalmas edénybe. A feltöltési mennyiségeket lásd a műszaki adatoknál.

   Az olaj leeresztése után tegyen be új tömítőgyűrűket a csavarokhoz (A) és (B), majd húzza meg azokat.

Tisztítsa le a légbeszívó rácsot és cserélje le a hajtómű/hidraulika olajat

1.

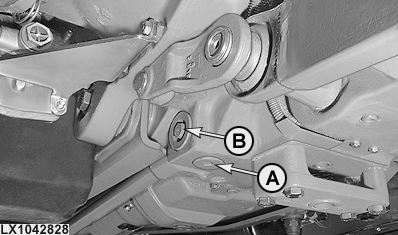

   LX1042828-UN-26FEB07

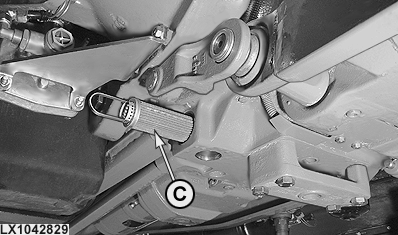

   LX1042829-UN-26FEB07

   Szívóági szűrő

   A - Leeresztő dugó (50 Nm; 37 lb-ft)

   B - Menetes dugó (50 Nm; 37 lb-ft)

   C - Szívóági szűrő

   Távolítsa el a (B) zárócsavart, húzza ki a szívószűrőt és mossa ki gázolajban. Tisztítsa meg a területet ahová visszahelyezi a szűrőbetétet. Helyezze vissza a szűrőbetétet.

---




2. Mielőtt friss olajat töltene be, cserélje a tömítéseket, és húzza meg a leeresztő csavarokat 50 Nm (37 lb-ft) nyomatékkal.

3. Töltse fel a hajtóműházat hajtómű/hidraulika olajjal. A feltöltési mennyiségeket lásd a műszaki adatoknál.

Ellenőrizze az olajszintet

Járassa a motort rövid ideig, és működtessen hidraulikus funkciókat. Állítsa le a motort.

Várjon 10-15 percet, mielőtt az olajszintet ellenőrizné. Az olajszint a szintjelző üvegen a két jelzés között kell legyen. Ha nem így van, korrigálja az olajszintet.
