Gömbös vonószerkezet (1. verzió), állítható magasságú

VIGYÁZAT: A munkaeszköz csatlakoztatása előtt elengedhetetlen az állítható magasságú pótkocsi vonófej reteszelése. Ha a pótkocsi vonófej nincs reteszelve, súlyos baleset következhet be a munkaeszköz csatlakoztatásakor, vagy menet közben.

FONTOS: A kényszerkormányzási kormány rendszerhez karokkal gömbös vonófejek esetén tartsa be a következőket:

• Munkagép csatlakoztatása előtt, a pótkocsi vonófejet le kell szerelni.

Kényszerkormányzási rendszerrel ellátott pótkocsi csatlakoztatása előtt szerelje le az (F) alsó emelőkarokat.

MEGJEGYZÉS: A statikus függőleges terheléseket a felszerelési helyzet és a haladási sebességek függvényében lásd a "Terhelések és tömegek" részben az 500A fejezetben.

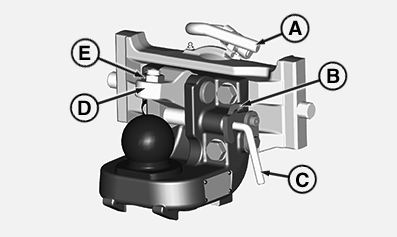

LX315095-UN-08FEB18

A - Kar

B - Zár

C - Rögzítőcsap

D - Tartó

E - Állítócsavar

1. Állítsa a pótkocsi vonófejet a karral (A) a kívánt magasságba.

2. Az eszköz csatlakoztatásához hajtsa be a reteszt (B) felfelé.

3. Csúsztassa a rögzítőszeget (C) jobbra.

4. Mozdítsa el felfelé a tartót (D) és csatlakoztassa a munkaeszközt.

5. Nyomja meg a tartót (D) lefelé, és nyomja a rögzítő csapot (C) teljesen balra, és kapcsolja be azt.

6. Rögzítse a rögzítőcsapot (C) a retesszel (B).

7. Ha szükséges, egy 8 mm-es (0,3 in) imbuszkulccsal állítsa be a állítócsavart (E) a rögzítőn, hogy helyen csináljon a vontatott munkagép vonószemének. Húzza meg a rögzítőanyát 300 Nm (220 lb·ft) nyomatékkal egy 30 mm-es (1,2 in) kulccsal.

8. A kényszerkormányzás csatlakoztatásához a következőképpen járjon el:


   LX1053464-UN-29JAN13

   D - Rögzítő csap

   E - Tartó

   F - Vonórúd

   FONTOS: Kényszerkormányzási rendszerrel ellátott pótkocsi csatlakoztatása előtt szerelje le az (F) alsó emelőkarokat.

   1. Húzza meg a rögzítő csapot (D) felfelé, és csúsztassa jobbra.

   2. Emelje fel a tartót (E), és kapcsolja be a kényszerkormányzás rudazatát.

   3. Nyomja meg a tartót (E) lefelé, és nyomja a rögzítő csapot (E) teljesen balra, és kapcsolja be azt.

---

MEGJEGYZÉS: A pótkocsi vonófej kopásnak kitett alkatrészeit a rendszeres karbantartások során ellenőrizni lehet. Lásd a 220D fejezetet. Cserélje le azokat, ha szükséges.
