Gömbös vonószerkezet (2. verzió), Állítható magasságú

VIGYÁZAT: A munkaeszköz csatlakoztatása előtt elengedhetetlen az állítható magasságú pótkocsi vonófej reteszelése. Ha a pótkocsi vonófej nincs reteszelve, súlyos baleset következhet be a munkagép csatlakoztatásakor, vagy menet közben.

FONTOS: A kényszerkormányzási kormány rendszerhez karokkal gömbös vonófejek esetén tartsa be a következőket:

• Munkagép csatlakoztatása előtt, a pótkocsi vonófejet le kell szerelni.

Kényszerkormányzási rendszerrel ellátott pótkocsi csatlakoztatása előtt szerelje le az (F) alsó emelőkarokat.

MEGJEGYZÉS: A statikus függőleges terheléseket a felszerelés helyzet és haladási sebességek függvényében lásd a "Terhelések és tömegek" részben az 500A fejezetben.

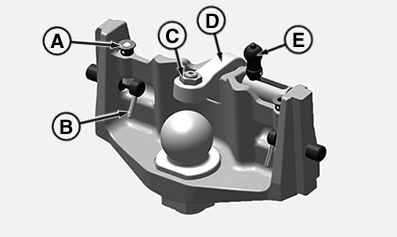

LX315096-UN-08FEB18

A - Rögzítő csap

B - Rögzítőcsap

C - Állítócsavar

D - Tartó

E - Rögzítő csap

1. Állítsa a pótkocsi vonófejet a kívánt magasságba.

   VIGYÁZAT: Kerülje el a személyi sérülést.

   A pótkocsi vonófej nehéz és a nem megfelelő kezelés zúzódáshoz vezethet.

   1. Húzza ki a rögzítőcsapot (A) felfelé mindkét oldalon.

   2. Húzza ki a rögzítő csapokat (B) mindkét oldalon, és állítsa be a pótkocsi vonófej magasságát.

   3. Tolja a rögzítő csapokat (B) teljesen kifelé mindkét oldalon, és biztosítsa a rögzítő csapokkal (A)

2. A munkaeszköz felkapcsolásához húzza fel a rögzítőcsapot (E), és csúsztassa jobbra.

3. Mozdítsa el felfelé a tartót (D) és csatlakoztassa a munkaeszközt.

4. Nyomja meg a tartót (D) lefelé, és nyomja a rögzítő csapot (E) teljesen balra, és kapcsolja be azt.

5. Ha szükséges, egy 8 mm-es (0,3 in) imbuszkulccsal állítsa be a állítócsavart (C) a rögzítőn, hogy helyen csináljon a vontatott munkagép vonószemének. Húzza meg a rögzítőanyát 300 Nm (220 lb·ft) nyomatékkal egy 30 mm-es (1,2 in) kulccsal.

6. A kényszerkormányzás csatlakoztatásához a következőképpen járjon el:


   LX1053464-UN-29JAN13

   D - Rögzítő csap

   E - Tartó

   F - Vonórúd

   FONTOS: Kényszerkormányzási rendszerrel ellátott pótkocsi csatlakoztatása előtt szerelje le az (F) alsó emelőkarokat.

   1. Húzza meg a rögzítő csapot (D) felfelé, és csúsztassa jobbra.

   2. Emelje fel a tartót (E), és kapcsolja be a kényszerkormányzás rudazatát.

   3. Nyomja meg a tartót (E) lefelé, és nyomja a rögzítő csapot (E) teljesen balra, és kapcsolja be azt.

---

MEGJEGYZÉS: A pótkocsi vonófej kopásnak kitett alkatrészeit a rendszeres karbantartások során ellenőrizni lehet. Lásd a 220D fejezetet. Cserélje le őket, ha szükséges.
