Légrugós komfort ülés - MSG97AL

VIGYÁZAT: Zárt terek okozta sérülés veszélye!

Az alábbiak jelenthetnek zúzódási veszélyt az ülés beállítása során:

• A fülkében elhelyezett tárgyak.
• Kiegészítő berendezések a fülkében.
• Kis térközök a részegységek mellett.

Csak akkor állítsa be az ülést, amikor a traktor mozdulatlanul áll.

Állítsa be az ülést olyan pozícióba, amiben nem érintkezhet véletlenszerűen a vezérlő elemekkel és más részegységekkel.

Amikor vezeti a traktort, mindig állítsa be és reteszelje a vezetőülést a menetiránynak megfelelően.

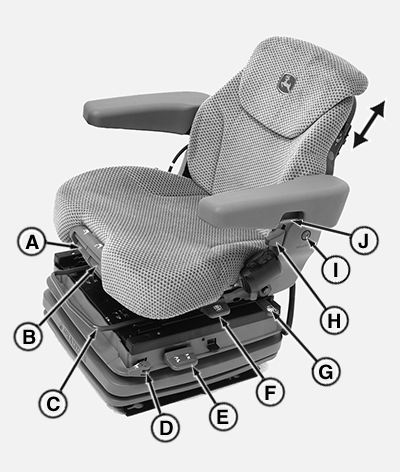

LX364122-UN-19NOV18

Ülés CommandARM™™ nélkül bemutatva

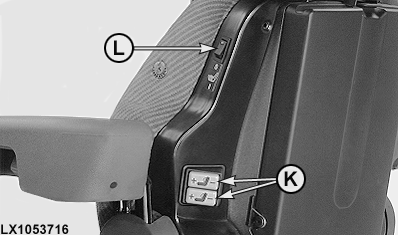

LX1053716-UN-29JUN11

A — Ülés párna beállítás

Húzza a kart (A) felfelé, és állítsa be a kívánt ülés mélységet. Engedje a kart a helyére kattanni.

B — Ülés szög beállítása

Húzza a kart (B) felfelé, és állítsa be a kívánt ülés dőlést. Engedje a kart a helyére kattanni.

C — Előre/hátra állítás

Húzza a kart (C) felfelé, és állítsa be a kívánt ülés helyzetet. Engedje a kart a helyére csappanni.

D — A vízszintes csillapítás beállítása

• A kar (D) előre állítva - Nincs vízszintes csillapítás
• A kar (D) hátra állítva - Vízszintes csillapítás aktív

E — Súly beállítása

A kezelő súlyának beállításához, a vezető ülést el kell foglalni.

1. Indítsa be a motort, és ezután fejtsen ki nyomást az ülésrugóra az ülésre ülve.
2. Húzza felfelé a kart (E) egy rövid időre. Az ülés automatikusan beáll a kezelő súlyához.

MEGJEGYZÉS: A kezelői ülés 50-től 130 kg-ig állítható be (110 - 285 lbs).

E — Magasság állítás

A tömeg beállításának elvégzése után az ülés magassága tetszőlegesen módosítható.

1. Húzza a kart (E) felfelé, ameddig ez megy, vagy nyomja le és állítsa be a kívánt ülésmagasságot.
2. Ha eléri a felső vagy alsó végállást, automatikus magasság állítás történik. Ez biztosítja, hogy egy minimális elmozdulási lehetőség legyen felfelé és lefelé (rugózás).

F — Forgás beállítás

FONTOS: A balra forgást csak a beszálláshoz és kiszálláshoz használja.

Az ülés jobbra és esetleg balra is elfordítható, modelltől függően.

Emelje fel a kart (F), és fordítsa az ülést a kívánt rögzített helyzetbe. Nyomja le a kart és az ülés helyére pattan automatikusan a következő reteszelési helyzetig.

G — Oldalirányú rugózás beállítás

• Kar (G) előre - Oldalirányú rugózás aktív
• Kar (G) hátra - Nincs oldalirányú rugózás

H — Háttámla dőlés beállítása

Húzza a kart (H) felfelé és tartsa meg. Billentse a háttámlát a kívánt helyzetbe és hagyja a kar reteszt hallhatóan bekattanni.

I — Kartámasz magasság állítása

Távolítsa el a fedelet (I) mindkét oldalon, és lazítsa meg az állító csavarokat. Állítsa a kartámlákat a kívánt helyzetbe. Húzza meg az állító csavarokat, és szerelje fel a fedeleket.

J — Kartámasz dőlés állítása

Állítsa be a dőlést a gombbal (J). A kartámla 30°-os lesüllyesztéséhez nyomja be a kartámla dőlés állító gombot (J) a kartámlába.

K — Deréktámasz állítás a háttámlán

A (K) billenőkapcsoló segítségével állítható a deréktámasz.

L — Ülés fűtés

Kapcsolja be és ki az ülésfűtést a kapcsolóval (L).
