Ellenőrizze a mechanikus fülkerugózást

A fülke rugóelemei gyárilag egy átlagos terhelési szintnek megfelelően vannak beállítva. Ha hiba történik, a beállításit ellenőrizni és szükség esetén módosítani lehet.

Hiba

Ok

Javaslat

A fülke vibrációja erősödött.

A lengéscsillapító hibás.

Cseréltesse a kereskedővel a régi alkatrészeket újakra (végezze el ezt MINDKÉT oldalon).

A felfüggesztés túl puha (a fülke erőteljesen kileng és keményen ütközik az ütközőnek).

Az előfeszítés elégtelen.

Javítsa a beállítást.

A felfüggesztés túl kemény.

Túl nagy előfeszítés.

Javítsa a beállítást.

Szükséges szerszámok: Szabványos kulcs DIN1810–A 80–90.

Személyes védőfelszerelések: Védőszemüveg és kesztyű.

Ellenőrizze és javítsa a beállítást.

  1. LX238079
    LX238079-UN-13MAR15

    LX238080
    LX238080-UN-20MAR15

    LX272578
    LX272578-UN-12FEB16

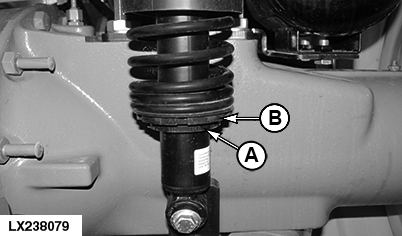

    A - Reteszeli a beállításokat az I és IIIII jelölések között

    B - Gyűrű beállítása a nyíl jelöléssel

    C - Körmös kulcs DIN1810–A 80–90

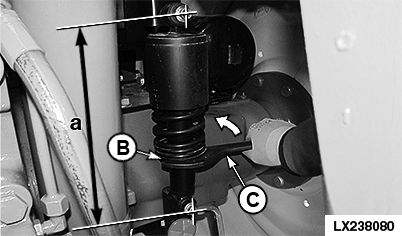

    a - Optimális beállítás 340 mm (13,39 in.)

    Állítsa le a motort, és kapcsolja be a park zárat.

  2. VIGYÁZAT: Távolítsa el az indító kulcsot, hogy megakadályozza a motor véletlenszerű elindulását. Süllyessze le a munkagépet a földre. NE érjen bele a rugóba.

    Helyezze be a szükséges a súlyt a fülkébe (ennek körülbelül a kezelő súlyával azonosnak kell lennie).
  3. Határozza meg a méretet (a). Ha a hézag kb 340 mm (13.39 in) nincs szükség korrekcióra.
  4. A korrekció elvégzéséhez forgassa el villáskulccsal (C) a beállítógyűrűt (B) a beállítás reteszeléséhez úgy, hogy az (a) kb. 340 mm (13.39 in) legyen.

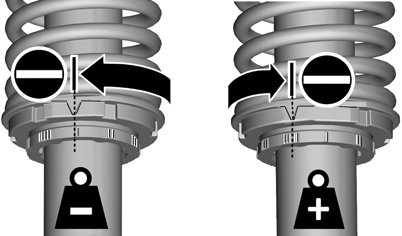

    5 különböző retesz beállítás létezik, melyek mindegyike 3 mm-es (0.18 in.) módosítást jelent. A beállítás az ábrán látható. NE mozgassa a beállítógyűrűt az I jelöléstől a IIIII jelölésre vagy a IIIII jelölésről az I jelölésre.

    FONTOS: Soha ne mozgassa a beállítógyűrűt közvetlenül az I jelölésről a IIIII jelölésre vagy a IIIII jelölésről az I jelölésre. Ez visszafordíthatatlan károsodást okozhat a rugótornyon.

    Mindig ugyanazt a szintet állítsa be mindkét oldalon.

    MEGJEGYZÉS: Gyári beállítás = I. szint
