Gyorskapcsoló (horgos típusú) vonókarok

FONTOS: Csak a helyes vonóhorog gömböket használja!

Ezek az emelőkarok a III. kategóriájú vonóhorog gömbbel rendelkező munkaeszközökhöz használhatók.

LX1033644-UN-17MAY04

Kategória	Golyó átmérő (a)
III	64 mm (2,5 in.)

Csatlakozó horog használata

A vezérlő elemmel (A) a csatlakozó horgok kézileg vagy kábellel is működtethetők.

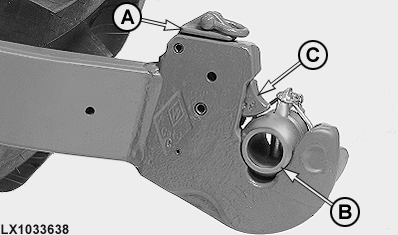

LX1033638-UN-17MAY04

Csatlakozó horog - Kézi működtetés

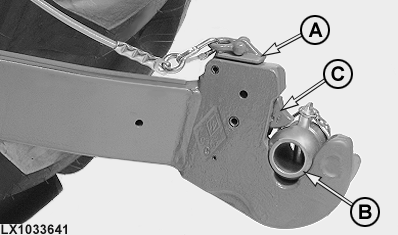

LX1033641-UN-17MAY04

Csatlakozó horog - Kábeles működtetés

A - Vezérlőkonzol

B - Gömb

C - Csapok

FONTOS: Ügyeljen a csatlakozó horgok helyes reteszelésére:

• A vezérlő elemnek (A) egy vonalban kell lennie a csatlakozó horoggal.

• A vonóhorog gömbnek (B) nem lehet érezhető holtjátéka.

• A csavarnak (C) el kell fednie a vonóhorog gömböt.

A kábellel működtetett csatlakozó horogra érvényes:

Miután csatlakoztatta a munkaeszközt, ellenőrizze a kábel vonalát, hogy elkerülhesse annak véletlen szétcsúszását, ha a kábel túlságosan is lógna, vagy a magas növényzetbe vagy ágakba beleakadna.

Vonókar horgok reteszelése

VIGYÁZAT: Sérülésveszély az emelőkar csatlakozó horgok akaratlan kinyílása esetén.

Az emelőkar csatlakozó horgok akaratlan kinyílása sérülésveszélyhez vezet az alábbi esetekben:

• Munkaeszközök csatlakoztatása aszimmetrikus terheléssel (pl.: oldalvázas kaszaházak)

• Áthaladás magas növényzeten

• Munkavégzés erdőben

• Munkaeszközök vontatása saját alvázon

Biztosítsa a vonókar csatlakozó horgot a véletlenszerű kinyitás ellen az ábrán látható módon.

Használja mindkét kapcsoló horoghoz a John Deere AL165485 reteszelő alkatrészkészletet.

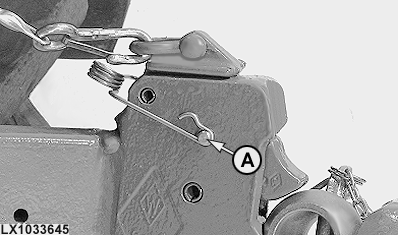

LX1033645-UN-17MAY04

A - Reteszelő készlet

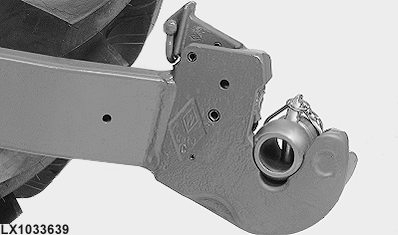

A csatlakozó horgok rögzíthetőek nyitott helyzetben.

LX1033639-UN-17MAY04

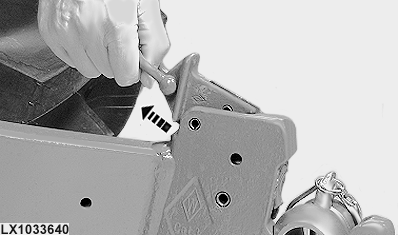

A kapcsoló horgok visszazárásához először húzza fel a vezérlő elemet felfelé irányuló szögben.

LX1033640-UN-17MAY04

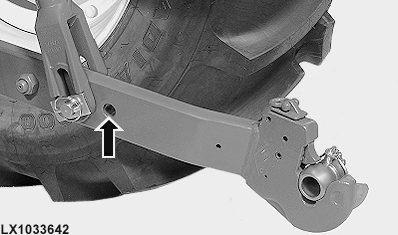

MEGJEGYZÉS:

LX1033642-UN-17MAY04
