Horgos típusú középső függesztőkar

FONTOS: Csak a helyes vonóhorog gömböket használja!

Ez a középső függesztőkar III. kategóriájú vonóhorog gömbökhöz készült.

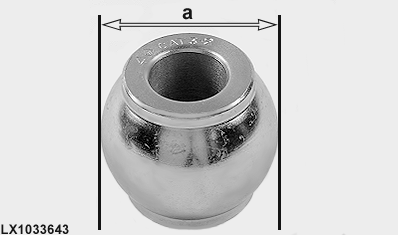

LX1033643-UN-17MAY04

Kategória	Golyó átmérő (a)
III	60 mm (2,4 in.)

Horog működése

A vezérlő elemmel (A) a csatlakozó horog kézileg vagy kábellel is működtethető.

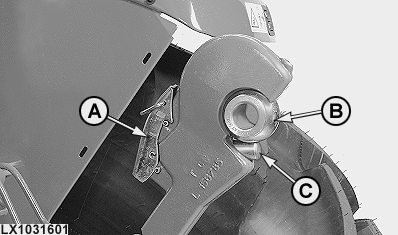

LX1031601-UN-16SEP04

Csatlakozó horog - Kézi működtetés

LX1031602-UN-16SEP04

Csatlakozó horog - Kábeles működtetés

A - Vezérlőkonzol

B - Gömb

C - Csapok

FONTOS: Ügyeljen a csatlakozó horog helyes reteszelésére:

• A vezérlő elemnek (A) egy vonalban kell lennie a csatlakozó horoggal.

• A vonóhorog gömbnek (B) nem lehet érezhető holtjátéka.

• A csavarnak (C) el kell fednie a vonóhorog gömböt.

A kábellel működtetett csatlakozó horogra érvényes:

Miután csatlakoztatta a munkaeszközt, ellenőrizze a kábel vonalát, hogy elkerülhesse annak véletlen szétcsúszását, ha a kábel túlságosan is lógna, vagy a magas növényzetbe vagy ágakba beleakadna.
