Emelőkarok — Emelőkarok terpesztésének beállítása

1. Álljon a traktorral a munkaeszköz közepéhez.

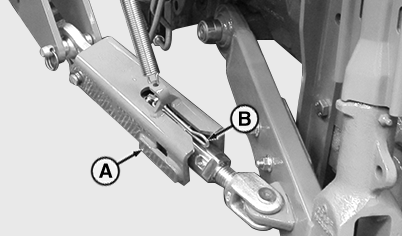

2. Emelje fel a burkolatot (A) és kart (B).


   LX267101-UN-19APR17

   A - Burkolat

   B - Kar

   A burkolatot (A) nem feltétlenül kell felemelni a beállításhoz.

---

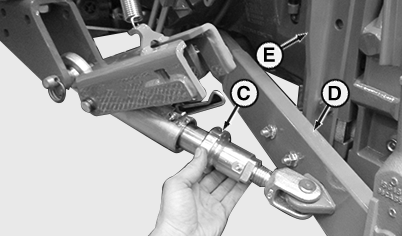

3. Az orsó (C) segítségével állíthatja be az emelőkarok terpesztését a munkagépnek megfelelően.


   LX267102-UN-19APR17

   C - Kar

   D - Vonórúd

   E - Lengéshatároló betét

   FONTOS: Az emelőkarok (D) terpesztése elég nagy kell legyen ahhoz, hogy ne ütközhessen bele az oldallengés határoló betétekbe (E). Ha nem elég nagy, akkor mechanikus sérülés következhet be.

   Terpesztés a golyók közepénél mérve)
   2 / 3N kategória ..............	870 mm (34,5 in.)
   3. kategória ..............	1010 mm (39,8 in.)

---




4. A rögzítéshez állítsa a kart (B) az orsón (C) a horonyba.

5. Engedje le a burkolatot (A).

6. Végül állítsa be a távtartót (G).


   LX267114-UN-19APR17

   G - Távtartó

---

FONTOS: Ha teleszkópos emelőkarok vannak felszerelve és 3N-ről 3-as kategóriára történő visszaállítást végez el, a beállítólemezeket át kell helyezni belülről kívülre. Lásd "Teleszkópos emelőkarok - Beállítása a 3-as és 3N kategóriához" a következő oldalakon.
