Economy mellső hárompont-emelő

Biztonság

VIGYÁZAT: A mellső hárompont-emelő használatakor fontos a maximális tengelyterhelések és gumiabroncs terhelések betartása.

VIGYÁZAT: A mellső függesztésű munkaeszköz hátrányosan hat a traktor vezetési jellemzőire. A jármű kezelését a traktor vezetési dinamikájának változásához igazítsa.

VIGYÁZAT: Ha a traktort felügyelet nélkül hagyja, mindig süllyessze le a mellső függesztésű munkaeszközt a talajra.

VIGYÁZAT: Süllyessze le a mellső függesztésű munkaeszközt a talajra és állítsa le a motort, mielőtt a munkaeszközt valamelyik mellső csatlakozóhoz csatlakoztatja.

VIGYÁZAT: Tartsa mindig észben, hogy a traktor elejének méretei megváltoztak, különösen akkor, amikor elhagyja a farmot, vagy a táblát és közúti kereszteződéhez ér. Ha kétségei vannak, kérje egy másik személy segítségét.

VIGYÁZAT: Megfelelés a világítási követelményeknek. A fényszórókat és az irányjelzőket az első függesztésű munkaeszköz eltakarhatja. Ebben az esetben használjon kiegészítő világítást.

VIGYÁZAT: Amikor a mellső hárompont-emelőt nem használja, mindig hajtsa fel a függesztőkarokat (szállítási helyzet), és reteszelje őket.

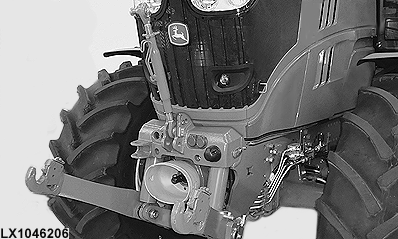

A mellső hárompont-emelő az I kihelyezett vezérlő szeleppel működtethető.

LX1046206-UN-22JUN11

A horgos típusú emelőkarok reteszelése

VIGYÁZAT: Ha aszimmetrikus terhelést jelentő munkaeszköz (pl. oldalt függesztett kasza) van felfüggesztve, vagy nagyra nőtt bokrok és fák között halad (pl. amikor erdőben dolgozik) a hárompont-emelő horgait biztosítani kell a véletlen kinyílás ellen.

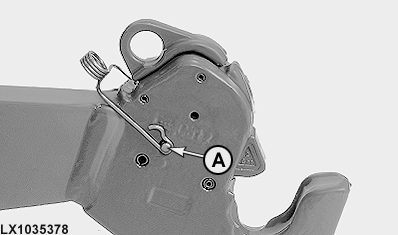

A — Reteszelő készlet AL165485

LX1035378-UN-18JAN05

Emelőkar, horogzár

Használja mindkét kapcsoló horoghoz a John Deere AL165485 reteszelő alkatrészkészletet.

Az emelőkarok pozíciói

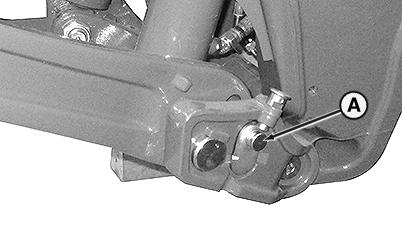

A — Emelő karok függőleges úszással

LX364166-UN-29NOV18

Függőleges úszás

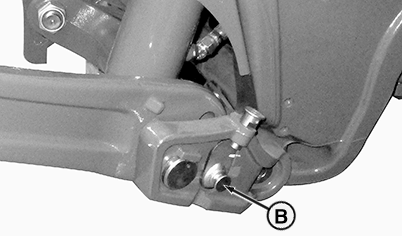

B — Emelő karok rögzítve

LX364167-UN-28NOV18

Emelőkarok rögzítve

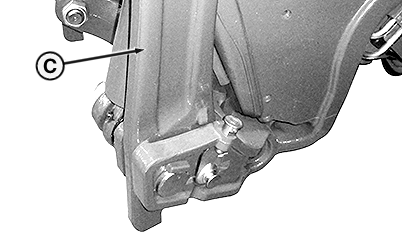

C — Emelő karok szállítási helyzetben

LX364168-UN-28NOV18

Emelőkarok szállítási helyzetben

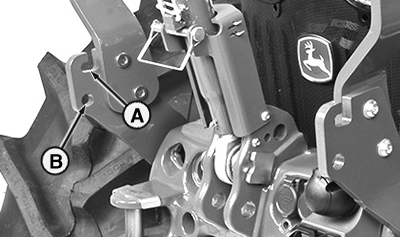

Tartóelemek a kaszaház rugókhoz (ha van)

LX364092-UN-07NOV18

MEGJEGYZÉS: A kasza ház sérülésének elkerülése érdekében, amikor a láncok fel vannak kapcsolva, válassza ki a következő módot:

• Az elzáró szelep 1. verzióhoz:
  1. Válassza ki az egyszeres működés üzemmódot. Emelje fel az olajnyomással, és engedje le az olaj nyomás nélkül.
  2. Emelje fel a kasza házat az SCV I vezérlő karral.
  3. Mozdítsa az SCV I vezérlő kart semleges állásba a kasza ház süllyesztéséhez.

• Az elzáró szelep 2. verzióhoz:
  1. Válassza ki a kettős működés üzemmódot. Emelés és süllyesztés olajnyomással.
  2. Emelje meg a kaszaházat az SCV I vezérlő karral, amíg a lánc el nem ernyed.
  3. Tolja az SCV I vezérlő kart teljesen előre úszó helyzetbe a kasza ház süllyesztéséhez.

Lásd még a következő oldalakat.

B - Furat a rugó rögzítéséhez (a fel és le mozgások csillapítására).

A csillapító rugó a furatba (B) akasztható be.

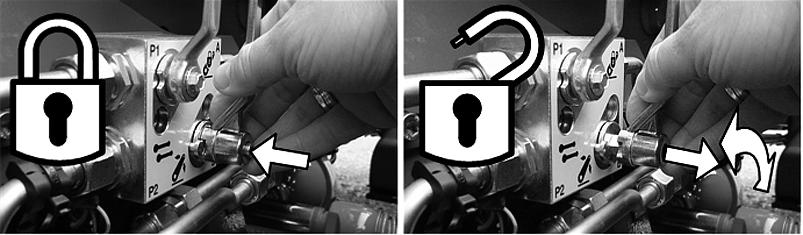

Lezárószelep

A kiegészítő elzárószeleppel a következő beállításokat lehet elvégezni:

LX1054666-UN-10APR12

A karok működtetése

VIGYÁZAT: Ha az SCV I egy hátrafelé eső kiegészítő csatlakozóval van ellátva (a hátsó munkagépek működtetéséhez), akkor a hátsó munkagép SCV I-vel történő működtetése előtt az elzáró szelepet (A) el kell zárni.

Szállítás közben, vagy ha a mellső függesztőmű nincs használatban, mindig válassza ki a szállítási helyzetet (A).

LX364399-UN-06JUN19

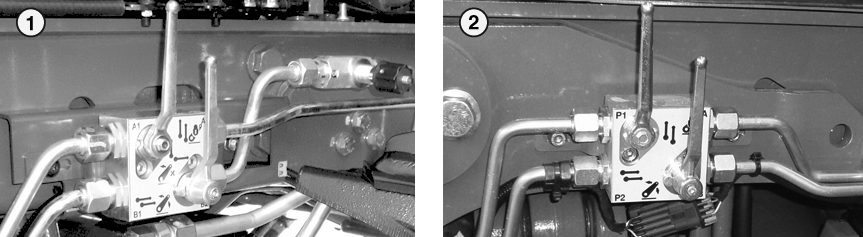

Elzáró szelep 1. verzió / Elzáró szelep 2. verzió

LX364400-UN-06JUN19

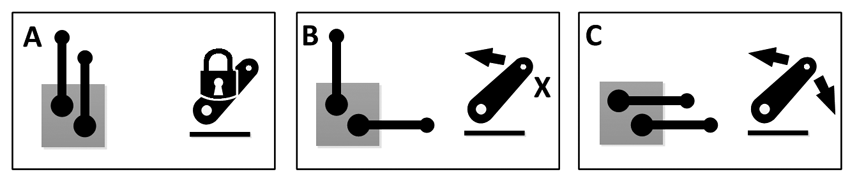

Karhelyzetek

Kar helyzetek / Működési elv		1. változat	2. változat
A	Szállítási helyzet - Olaj átfolyás blokkolva / Emelés és süllyesztés nem lehetséges	X	X
B*	Kar helyzet az egyszeres működésű üzemmódhoz - Emelés olajnyomással / Süllyesztés olaj nyomás nélkül	X	—
C	Kar helyzet a kettős működésű üzemmódhoz - Emelés és süllyesztés olajnyomással	X	X
* Opció elérhető a '19 modell évtől. Egyeztessen a szervizzel az elérhetőségről.

MEGJEGYZÉS: A kasza ház sérülésének elkerülése érdekében, amikor a láncok fel vannak kapcsolva, válassza ki a következő módot:

• Az elzáró szelep 1. verzióhoz:
  1. Válassza ki az egyszeres működés üzemmódot. Emelje fel az olajnyomással, és engedje le az olaj nyomás nélkül.
  2. Emelje fel a kasza házat az SCV I vezérlő karral.
  3. Mozdítsa az SCV I vezérlő kart semleges állásba a kasza ház süllyesztéséhez.

• Az elzáró szelep 2. verzióhoz:
  1. Válassza ki a kettős működés üzemmódot. Emelés és süllyesztés olajnyomással.
  2. Emelje meg a kaszaházat az SCV I vezérlő karral, amíg a lánc el nem ernyed.
  3. Tolja az SCV I vezérlő kart teljesen előre úszó helyzetbe a kasza ház süllyesztéséhez.

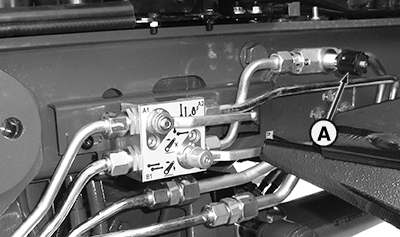

Süllyesztési szűkítő

LX315179-UN-21JUN18

A süllyesztési szűkítő fokozatmentesen állítható a nyitottól a teljesen zárt felé való elfordítással (10 fordítás maximum).

• Süllyesztési szűkítő nyitva - fordítsa el órajárással ellentétesen ütközésig.
• Süllyesztési szűkítő teljesen zárva - fordítsa el órajárás szerint ütközésig.

A süllyesztési sebesség 5-6 másodpercre van állítva gyárilag (négy fordítás órajárással ellentétesen)

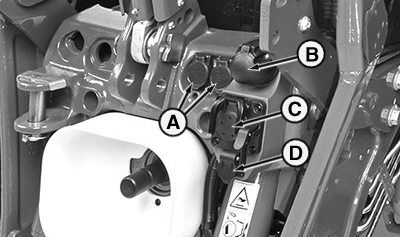

Csatlakozók és elektromos aljzatok a mellső munkagéphez

VIGYÁZAT: A hidraulika rendszernek maximum 20000 kPa (200 bar; 2900 psi) nyomása lehet. Az Ön biztonsága és a rendszer helyes működése érdekében csak eredeti John Deere alkatrészeket használjon.

LX364093-UN-07NOV18

VIGYÁZAT: Amikor mellső függesztésű munkagépet csatlakoztat, ne kössön rá másik eszközt/munkagépet a kihelyezett vezérlő szelep II-re.

A csatlakozók (A) csak akkor teszik lehetővé a hidraulika tömlők csatlakoztatását vagy szétkapcsolását, ha nincs nyomás.

A tömlő csatlakoztatásához nyomja be határozottan a csatlakozóba.

A tömlő szétcsatlakoztatásához húzza meg a tömlőt határozottan.

B — Hét csatlakozású pótkocsi aljzat

Az aljzat (B) a munkagépre szerelt lámpák, villogók, és elektromos berendezések csatlakoztatására szolgál. Mindig használjon kiegészítő világítást a vontatott munkagépeken, amikor a traktor jelzőfényei és egyéb világításai takarásban vannak.

MEGJEGYZÉS: A megfelelő csatlakozók a hivatalos kereskedőktől beszerezhetőek.

C — ISOBUS aljzat (ISB)

Az aljzathoz (C) az ISO 11783 szabványnak megfelelő munkagép csatlakoztatható.

D — 3 csatlakozású elektromos aljzat

A 3 csatlakozású elektromos aljzat 15/30 érintkezője max. 25 A áramerősséget tud folyamatosan biztosítani. A 82 érintkező max. 5 A egyenáramot tud szolgáltatni folyamatosan. A 31-es érintkező a test.
Fordítsa el jobbra a kulcsot a gyújtáskapcsolóban, hogy a 82-es érintkező feszültség alá kerüljön. A 15/30 érintkező feszültség alatt van akkor is, ha a gyújtás le van kapcsolva.

FONTOS: Amikor nagy áramfelvételű elektromos fogyasztót üzemeltet, a tápellátás körének engedélyezett maximális terhelését (25 A) nem szabad túllépni.
