Mellső hárompont-emelő - Középső függesztőkar

FONTOS: Mielőtt használja, bizonyosodjon meg arról, hogy a megemelt munkagép nem ér-e a traktorhoz. Ebben az esetben figyeljen oda a középső függesztőkar hosszára és a maximális emelési magasságra.

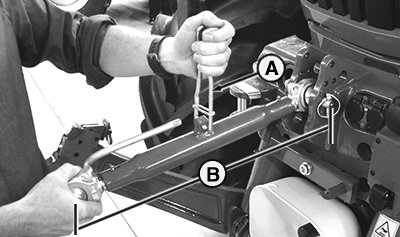

A középső függesztőkar hossza az állító fogantyú (A) segítségével állítható. Tartsa meg a középső függesztőkart az ábra szerint és állítsa be a kívánt hosszt az állító fogantyú elforgatásával.

LX315021-UN-23OCT17

A - Állító fogantyú

B - Hossz

Középső függesztőkar hossz	Minimális hossz	Maximális hossz
2.KAT ..............	500 mm (19,7 in.)	760 mm (29,9 in.)
3.KAT ..............	530 mm (20,9 in.)	730 mm (28,7 in.)
Hidraulikus középső függesztőkar hossz
2.KAT ..............	565 mm (22,2 in.)	710 mm (28,0 in.)
3.KAT ..............	565 mm (22,2 in.)	710 mm (28,0 in.)

NE térjen el ezektől a megadott méretektől. A meneten lévő horony a maximális megengedett beállítást jelzi. A meneteket nem szabad ennél jobban kihajtani a menetes házból. A beállítás után hajtsa vissza a kart a középső függesztőkarra. Húzza keresztül a függesztőcsapot a munkaeszköz függesztő pontján és a középső függesztőkar szemén, majd biztosítsa.
