Mellső hárompont-emelő - Horgos típusú középső függesztőkar

FONTOS: Az ide illő golyót kell használni.

Ez a középső függesztőkar III. kategóriájú vonóhorog gömbökhöz készült.

LX1033643-UN-17MAY04

Kategória	Golyó átmérő (a)
III	60 mm (2,4 in.)

Horog működés

Vezérlő elemmel (A) a horog működtethető kézileg.

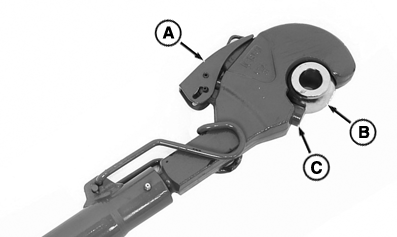

LX234778-UN-30NOV15

A - Vezérlőkonzol

B - Gömb

C - Csapok

FONTOS: Ügyeljen a csatlakozó horgok helyes reteszelésére:

• A vezérlő elemnek (A) egy vonalban kell lennie a csatlakozó horoggal.

• A vonóhorog gömbnek (B) nem lehet érezhető holtjátéka.

• A csavarnak (C) el kell fednie a vonóhorog gömböt.
