Üzemeltetési utasítások

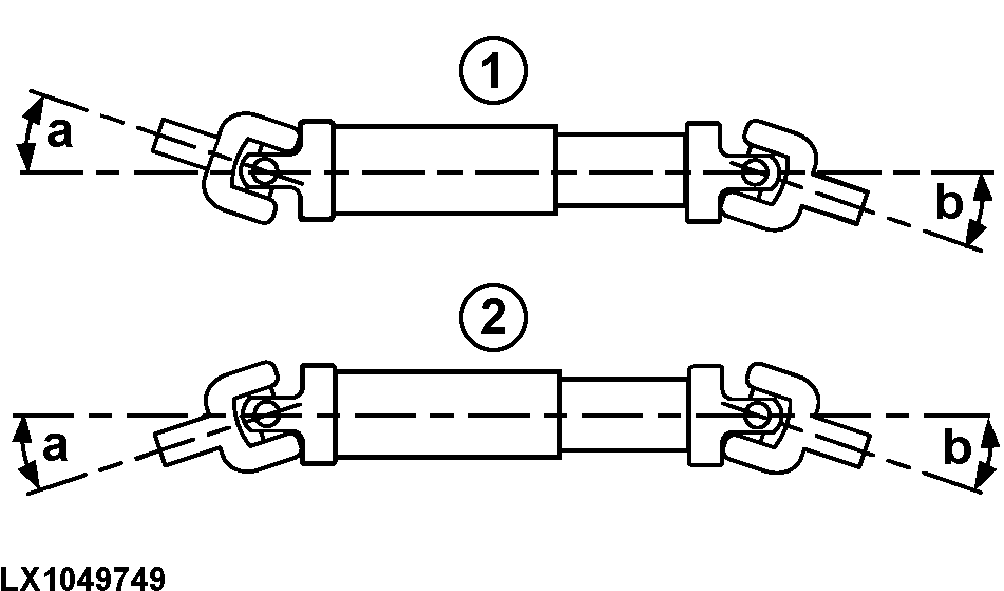

LX1049749-UN-21MAY10

Vegye figyelembe a kardántengely törésszögét.

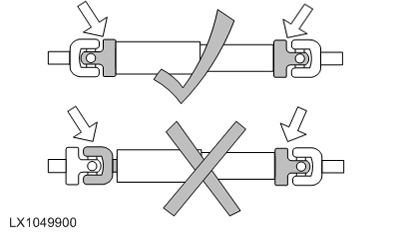

LX1049900-UN-22FEB11

íHelyesen állítsa be a csuklók villáit egymáshoz képest.

1 - Z alakú elrendezés

2 - W elrendezés

A kardáncsuklók szögeinek (a) és (b), a kardántengely két végén amennyire csak lehetséges, egyformának kell lenniük.

Olyan alkalmazásoknál, ahol ez nem így van, (pl. éles fordulókban bekapcsolt TLT-vel), javasolt gömbcsuklós hajtótengelyt használni.

MEGJEGYZÉS: A két ábrán a kardántengely védőburkolatai nem látszanak. A kardántengelyek használatakor a védőburkolatok alkalmazása kötelező.

FONTOS: Csak a különböző munkaeszközök kezelési utasításában leírt működési feltételek engedélyezettek. Ez vonatkozik a maximálisan engedélyezett csuklási szögre, a szabadonfutós kuplungokra és a túlterhelés ellen biztosító tengelykapcsolókra, valamint az előírt átfedésre, amikor az alakos csőszelvények összenyomódnak.

FONTOS: Mielőtt TLT hajtású munkaeszközt használna, győződjön meg arról, hogy a kardántengely rendszeresen kenve van-e. Tartsa be a gyártó által biztosított kezelési utasításban foglalt rendelkezéseket.

FONTOS: A többrészes teleszkópos kardántengelyeknél a villák mindkét végen vonalban kell legyenek, a bemutatott módon. A kengyelek egyes végei NEM lehetnek egymással 90°-os szögben (lásd a nyilat a jobb oldali ábrán).
