II kat. vonórúd

A vonórúd minden típusú vontatott munkaeszköz, főleg TLT hajtású munkagépek vontatására használható. A vonórúd úgy van elhelyezve, hogy növelje a hátsó tengely terhelését, és kissé csökkentse az első tengelyét.

Azon túl, hogy a vonórúd bizonyos mértékű változtatható oldalirányú elmozdulással rendelkezik, a vonórúd hosszirányban is állítható. A megengedett maximális statikus függőleges terhelhetőségére és a vontatható terhelésre vonatkozó adatok a "Terhelések és Súlyok" 500A fejezetben találhatóak.

LX364410-UN-27JUN19

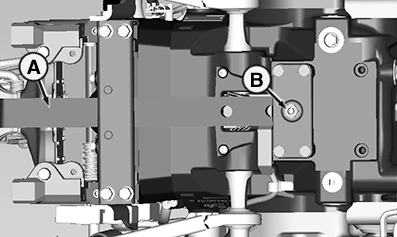

II kat. vonórúd

A - Vonórúd

B - Hatlapú dugó (1 darab), 310 Nm (230 lb-ft)

A vonórúd (A) a következő hosszúságokra állítható be:

II kategória ..............	250 mm	350 mm	400 mm
	9,8 in	13,8 in.	15,7 in

Ezek a hosszúságok a TLT végétől a vonórúd csatlakozópontjáig tartó szakaszra vonatkoznak.

A beállításhoz távolítsa el a hatlapú dugót (B), és húzza ki a csapot. Kapcsolja a vonórudat (A), és állítsa be a furatot, melyek vonalba állnak egymással. Majd tegye be a csapot, csavarja vissza a hatlapú dugót (B) újra, és húzza meg az előírt nyomatékra.

MEGJEGYZÉS: A vonórúd kopásnak kitett részegységeit a karbantartások során ellenőrizni lehet. Lásd a 220D fejezetet. Szükség esetén cserélje ki azokat.

MEGJEGYZÉS: Közúton vonórúddal, miközben a vonórúd oldalra van állítva, vontatni tilos!
