Állítható magasságú pótkocsi vonófej

FONTOS: Csak olyan vonószemmel rendelkező pótkocsit használjon, melynek a furata megfelel a vonócsap átmérőjének.

Nem engedélyezett forgó vonószemmel rendelkező pótkocsit használni forgó pótkocsi vonófejeken.

A traktor négy különböző pótkocsi vonófej változat (1-4) egyikével szerelhető fel, amelyek különbözőképpen működnek.

Az összes pótkocsi vonófej magassága karral (A) állítható.

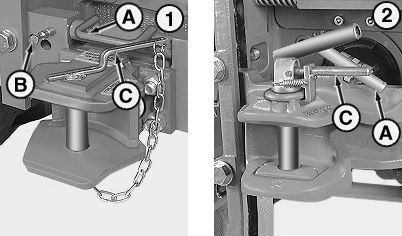

LX267105-UN-10APR17

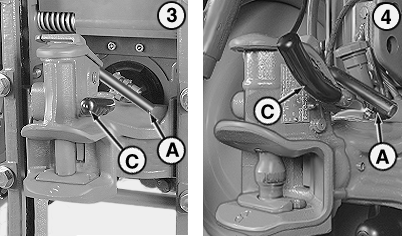

LX267106-UN-10APR17

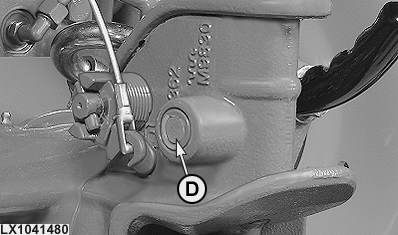

LX1041480-UN-19DEC06

A - Magasságállító kar

B - Reteszelő gomb

C - Vezérlőkar

D - Jelzőcsap

A pótkocsi vonófejhez (1), a gombot (B) is le kell nyomni.

A pótkocsi vonófejek nyithatóak és zárhatóak a (C) kar segítségével.

A pótkocsi vonófejek (3-4) a vontatott munkaeszköz vonószemének behelyezésével is záródnak.

A pótkocsi vonófejek (3-4) a vezetőülésből is működtethetőek egy távvezérlő segítségével.

A pótkocsi vonófejek (3-4) reteszelve vannak, amikor a jelzőcsap a házzal egy síkba kerül.

A megengedett maximális statikus függőleges terhelhetőségére és a vontatható terhelésre vonatkozó adatok az 500A fejezetben találhatók.

MEGJEGYZÉS: A pótkocsi vonófej kopásnak kitett alkatrészeit a rendszeres karbantartások során ellenőrizni lehet. Lásd a 220D fejezetet. Cserélje le őket, ha szükséges.
