II kat. vonórúd - A csavarok meghúzása

II. kat. vonórúd - standard változat

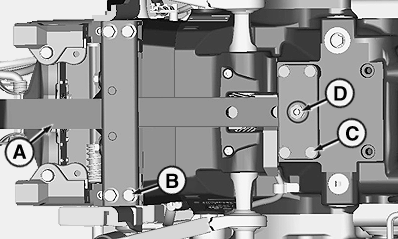

LX364408-UN-26JUN19

II. kat. vonórúd - standard változat

LX364404-UN-27JUN19

II. kat. vonórúd - standard változat

A - Vonórúd

B - Csavarok (4 darab), 310 Nm (230 lb-ft)

C - Csavarok (4 darab), 310 Nm (230 lb-ft)

D - Dugó (1 darab), 310 Nm (230 lb-ft)

E - Csavar és anya, 520 Nm (385 lb-ft)

F - Csavar és anya, 375 Nm (275 lb-ft)

G - Anya, 70 Nm (50 lb-ft)

II. kat. vonórúd - Erősített típus

LX364408-UN-26JUN19

II. kat. vonórúd - Erősített típus

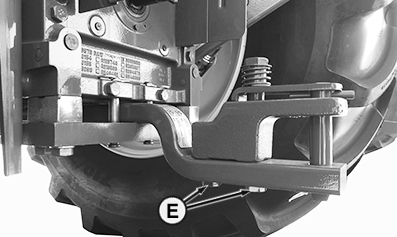

LX364405-UN-26JUN19

II. kat. vonórúd - Erősített típus

A - Vonórúd

B - Csavarok, M16 (4 darab), 310 Nm (230 lb-ft)

B - Csavarok, M20 (4 darab), 490 Nm (360 lb-ft)

C - Csavarok, M16 (4 darab), 260 Nm (190 lb-ft)

C - Csavarok, M20 (4 darab), 610 Nm (450 lb-ft)

D - Dugó (1 darab), 310 Nm (230 lb-ft)

E - Csavarok (2 darab), 435 Nm 320 lb-ft)
