Kézzel működtetett vonószerkezet ellenőrzése kopásra

VIGYÁZAT: Az olyan alkatrészeket, melyek elérték vagy meghaladták a kopási határértéküket, ki kell cserélni újakra.

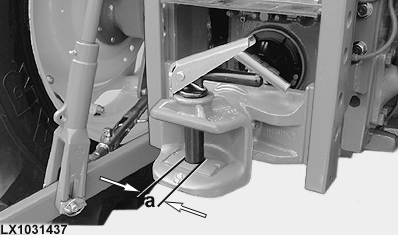

Ellenőrizze a vonócsap átmérőjét (a).

LX1031437-UN-24SEP03

Tétel	Mérés	Specifikáció
Csap, Összekötő	Kopási határérték vagy átmérő	min. 29,0 mm min. 1,14 in

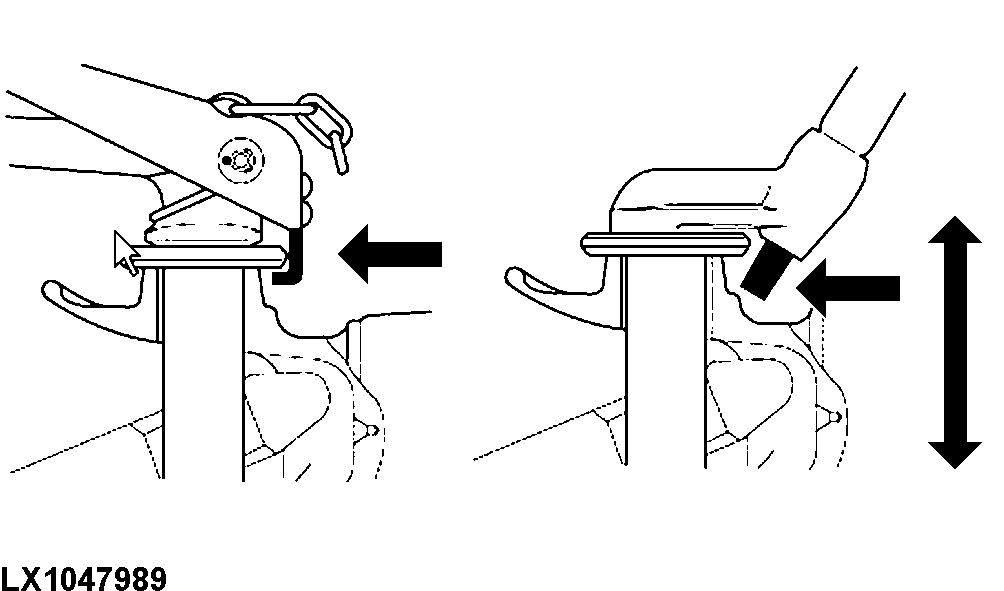

Ellenőrizze a vonócsap megengedett függőleges játékát.

LX1047989-UN-23SEP09

Tétel	Mérés	Specifikáció
Csap, Összekötő	Holtjáték	max. 6 mm max. 0,24 in.

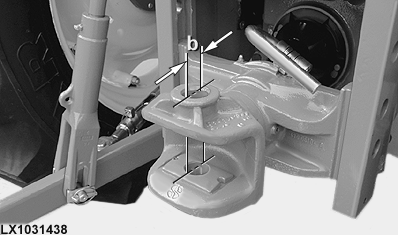

Ellenőrizze a fogadó furat átmérőjét (b).

LX1031438-UN-24SEP03

Tétel	Mérés	Specifikáció
Felső és alsó fogadó furat (a menetiránynak megfelelően mérve)	Kopási határérték vagy átmérő	max. 35,0 mm (ovális) max. 1.38 in. (ovális)

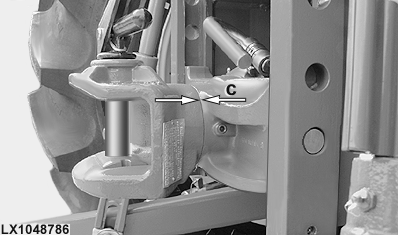

Határozza meg a holtjátékot (C) a vonószerkezet és a támasz között.

LX1048786-UN-09DEC09

Tétel	Mérés	Specifikáció
Pótkocsi vonószerkezet és fogadó	Holtjáték	max. 3,0 mm max. 0,12 in.
