CUNA pótkocsi vonófej ellenőrzése (kézi működtetés) kopását

VIGYÁZAT: Az olyan alkatrészeket, melyek elérték vagy meghaladták a kopási határértéküket, ki kell cserélni újakra.

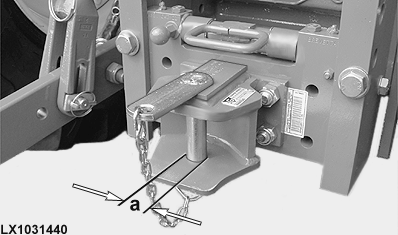

Ellenőrizze a vonócsap átmérőjét (a).

LX1031440-UN-23SEP03

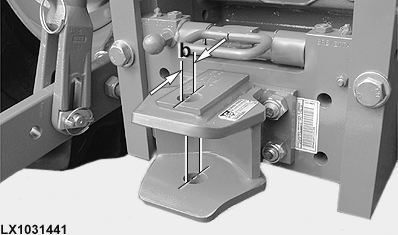

Ellenőrizze a fogadó furat átmérőjét (b).

LX1031441-UN-23SEP03

Műszaki adatok a C típusú vonócsaphoz, névleges átmérő: 28,0 mm (1,10 in.)

Tétel	Mérés	Specifikáció
Vonócsap	Kopási határérték vagy minimális átmérő	26,5 mm 1,04 in.

Tétel	Mérés	Specifikáció
Felső és alsó fogadó furat (a menetiránynak megfelelően mérve)	Kopási határérték, vagy megengedhető maximális átmérő	31,0 mm (ovális) 1,22 in. (ovális)

D2 típusú vonócsapok műszaki adatai 43,0 mm (1.69 in.) névleges átmérővel

Tétel	Mérés	Specifikáció
Vonócsap	Kopási határérték vagy minimális átmérő	41,0 mm 1,61 in.

Tétel	Mérés	Specifikáció
Felső és alsó fogadó furat (a menetiránynak megfelelően mérve)	Kopási határérték, vagy megengedhető maximális átmérő	46,0 mm (ovális) 1,81 in. (ovális)

D3 típusú vonócsapok műszaki adatai 51 mm (2.01 in.) névleges átmérővel

Tétel	Mérés	Specifikáció
Vonócsap	Kopási határérték vagy minimális átmérő	49,0 mm 1,93 in

Tétel	Mérés	Specifikáció
Felső és alsó fogadó furat (a menetiránynak megfelelően mérve)	Kopási határérték, vagy megengedhető maximális átmérő	54,0 mm (ovális) 2,13 in. (ovális)
