Golyós vonószerkezet kopásának ellenőrzése

VIGYÁZAT: Az olyan alkatrészeket, melyek elérték vagy meghaladták a kopási határértéküket, ki kell cserélni újakra.

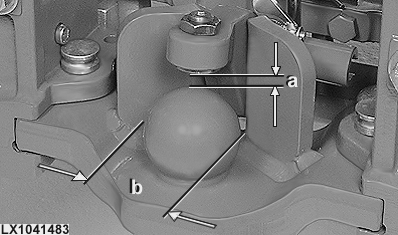

Ellenőrizze a rést (b) a befogásnál.

LX1041483-UN-19DEC06

Tétel	Mérés	Specifikáció
Kapcsolódási hézag	Maximálisan megengedhető hézag	4,0 mm 0,16 in.

Ellenőrizze a gömb átmérőjét (b).

Tétel	Mérés	Specifikáció
Gömb átmérő	Kopási határérték vagy minimális átmérő	78,0 mm 3,07 in
