Lengő vonórúd kopásának ellenőrzése

VIGYÁZAT: Az olyan alkatrészeket, melyek elérték vagy meghaladták a kopási határértéküket, ki kell cserélni újakra.

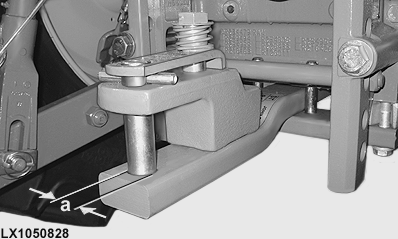

Ellenőrizze a csap átmérőjét (a).

LX1050828-UN-08OCT10

Specifikációk a kategóriához 2 vonócsap egy névleges 31,5 mm (1.24 in.) átmérővel:

Tétel	Mérés	Specifikáció
Vonórúd, Csap	Kopási határérték vagy minimális átmérő	29,5 mm 1,16 in

Specifikációk a kategóriához 3 vonócsap egy névleges 40,0 mm-es (1.57 in.) átmérővel:

Tétel	Mérés	Specifikáció
Vonórúd, Csap	Kopási határérték vagy minimális átmérő	37,5 mm 1,48 in

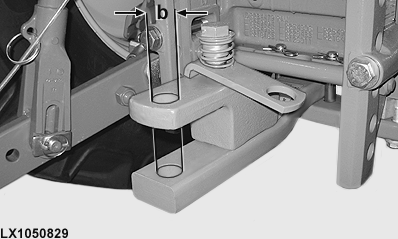

Ellenőrizze a csap fogadó furat átmérőjét (b).

LX1050829-UN-08OCT10

Specifikációk a kategóriához 2 fogadó furat egy névleges 33,0 mm (1.30 in.) átmérővel:

Tétel	Mérés	Specifikáció
Felső és alsó fogadó furat (a menetiránynak megfelelően mérve)	Kopási határérték, vagy megengedhető maximális átmérő	35,0 mm (ovális) 1,38 in. (ovális)

Specifikációk a kategóriához 3 fogadó furat egy névleges 41,0 mm (1.61 in.) átmérővel:

Tétel	Mérés	Specifikáció
Felső és alsó fogadó furat (a menetiránynak megfelelően mérve)	Kopási határérték, vagy megengedhető maximális átmérő	43,0 mm (ovális) 1,69 in. (ovális)
