A pick-up vonófejen ellenőrizze a vonóhorog kopását

VIGYÁZAT: Az olyan alkatrészeket, melyek elérték vagy meghaladták a kopási határértéküket, ki kell cserélni újakra.

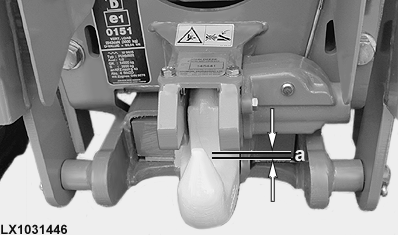

Ellenőrizze a rést (b) a befogásnál.

LX1031446-UN-24SEP03

Tétel	Mérés	Specifikáció
Kapcsolódási hézag	Maximálisan megengedhető hézag	10,0 mm 0,39 in

Olvassa le a “D”-értéket (mértékegység: kN) a pick-up vonófej azonosító tábláról.

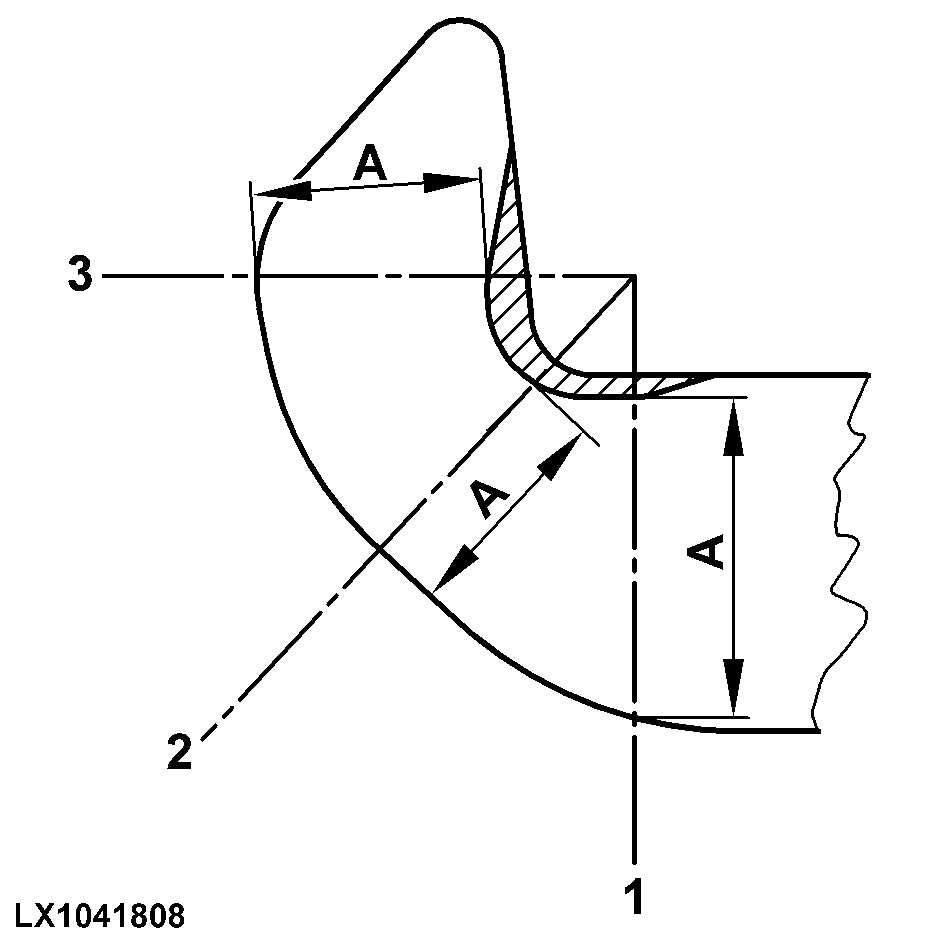

LX1041808-UN-27NOV06

Ha a "D" érték, melyet az azonosító táblán jelez 65 vagy kevesebb, figyelje meg a következő kopási tűréseket (A).

Tétel	Mérés	Specifikáció
Vonóhorog, Horog vasttagság (D kisebb vagy egyenlő 65-tel)	Minimum érték (A), Átmérő 1	43,5 mm 1,71 in

Ha az azonosító táblán jelzett “D” érték 65-nél nagyobb, vizsgálja meg a következő kopási tűréseket (A).

Tétel	Mérés	Specifikáció
Vonóhorog, Horog vastagság (D nagyobb, mint 65)	Minimum érték (A), Átmérő 1	45,0 mm 1,77 in
