Mellső TLT - Olajszűrő csere (ha van)

TS281-UN-15APR13

VIGYÁZAT: Forró részegységek, vagy forró olaj által okozott sérülés veszélye.

A forró felületek, forró alkatrészek, vagy csövek és vezetékek érintése sérülést okozhat.

Kerülje a forró felületekkel, vagy a forró olajjal történő érintkezést.

Az olajcserét akkor végezze, amikor a motorolaj még elég meleg, kb. 40 °C; 103 °F) .

1.

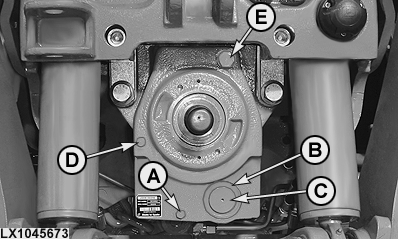

   LX1045673-UN-26OCT10

   Vegye ki az olaj leeresztő csavart (A) és engedje az olajat egy alkalmas edénybe.

   MEGJEGYZÉS: Ha az olajnak égett szaga van vagy nagyon sötétnek tűnik, le kell cserélni. Ha fémszilánkokat vagy hasonló dolgokat lát a szűrőcsere során, akkor a TLT kuplungot meg kell javíttatni a márkaszervizben.

---




2. Távolítsa el a (D) és (E) csavarokat.

3. Vegye le a biztosító gyűrűt (B) és a fedelet (C).

4. Cserélje ki az olajszűrőt.

5. Tegyen egy új tömítő gyűrűt a fedélre (C) és ellenőrizze, hogy megfelelően felfekszik-e.

6. Tegye fel a fedelet (C) és a rögzítő gyűrűt (B).

7. Ügyeljen rá, hogy új tömítést szereljen be, majd tegye be az olajleeresztő csavart és húzza meg 20 Nm-rel (15 lb.-ft.).

8. Öntse fel tiszta hajtómű/hidraulika olajjal a TLT házat a csavar furaton (E) keresztül, amíg az olaj ki nem folyik a csavar furaton (D).

9. Ügyeljen rá, hogy új tömítést szereljen be, majd tegye be a csavart (D), és húzza meg 20 N·m (15 lb-ft)-rel.

10. Ügyeljen, hogy új tömítést szerel be, majd tegye be a csavart (E) és húzza meg 40 Nm (30 lb.-ft.) nyomatékkal.
