Hátsó féklámpa / irányjelző a sárvédőn - izzó cseréje

1. Kapcsolja ki a világítást és hagyja az izzókat lehűlni.

2. Szerelje ki a csavarokat (A) és szerelje le a hátsó helyzetjelző /irányjelzőt (B).

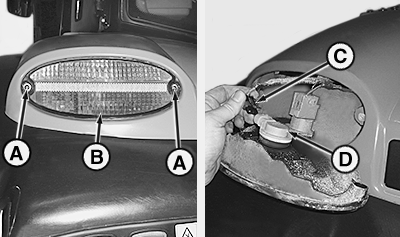

   LX314879-UN-16MAY17

   Irányjelző lámpa

   A - Csavarok

   B - Hátsó lámpa / féklámpa / irányjelző

   C - Irányjelző csatlakozója

   D - Foglalat, irányjelző

---




3. Irányjelző izzójának cseréje:

   1. Kösse le a csatlakozókat (C).

   ---




   2. Forgassa el az aljzatot (D) az óramutató járásával ellentétesen és vegye ki.

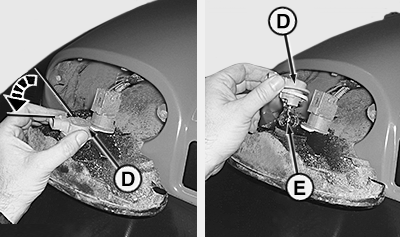

      LX314880-UN-16MAY17

      Irányjelző lámpa

      D - Foglalat, irányjelző

      E - Izzó, irányjelző

   3. Nyomja be az izzót (E) és forgassa el az óramutató járásával ellentétesen, hogy ki tudja venni az aljzatból.

   4. Tiszta kendővel helyezze be az új izzót az aljzatba és szerelje be úgy, hogy megnyomja, és elforgatja az óramutató járásával egyezően.

   5. Helyezze be az aljzatot (D) a házba és forgassa el az óramutató járásával egyezően.

   6. Csatlakoztassa a (C) csatlakozót.

4. Hátsó helyzetjelző és féklámpa izzójának cseréje:

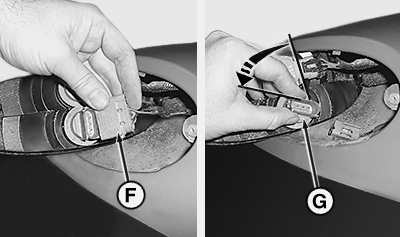

   LX314881-UN-16MAY17

   Hátsó lámpa / féklámpa

   F - Hátsó helyzetjelző és féklámpa csatlakozója

   G - Hátsó helyzetjelző és féklámpa csatlakozója

   1. Húzza szét a csatlakozót (F).

   2. Forgassa el az aljzatot (G) az óramutató járásával ellentétesen és vegye ki.

   ---




   3. Nyomja be az izzót (H) és forgassa el az óramutató járásával ellentétesen, hogy ki tudja venni az aljzatból.


      LX1057377-UN-14NOV13

      Hátsó lámpa / féklámpa

      G - Hátsó helyzetjelző és féklámpa csatlakozója

      H - Hátsó helyzetjelző és féklámpa izzója

   4. Tiszta kendővel helyezze be az új izzót az aljzatba és szerelje be úgy, hogy megnyomja, és elforgatja az óramutató járásával egyezően.

   5. Helyezze be az aljzatot (G) a házba és forgassa el az óramutató járásával egyezően.

---




5. Helyezze be a hátsó helyzetjelző, féklámpa / irányjelzőt (B) és húzza meg a csavarokat (A).
