Forgó figyelmeztető lámpa, izzócsere

TS249-UN-23AUG88

VIGYÁZAT: A szerviz munkák elvégzéséhez elérhetetlen helyeken elengedhetetlen szerelőállvány, emelvény vagy tűzlétra használata.

NEM megengedett ezen munkák elvégzése során a traktor részegységekre való mászás, melyek nem ezt a célt szolgálják. Különösen fenn áll a leesés veszélye, ha a traktor részegységek nedvesek, koszosak vagy jéggel borítottak.

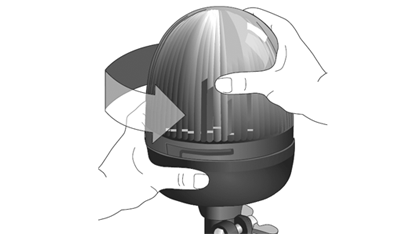

1. Kiszerelés: Nyissa fel a lámpát.


   LX275159-UN-03MAR16

---

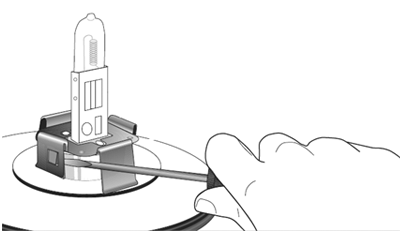

2. Oldja a rögzítő bilincset.


   LX275160-UN-03MAR16

---

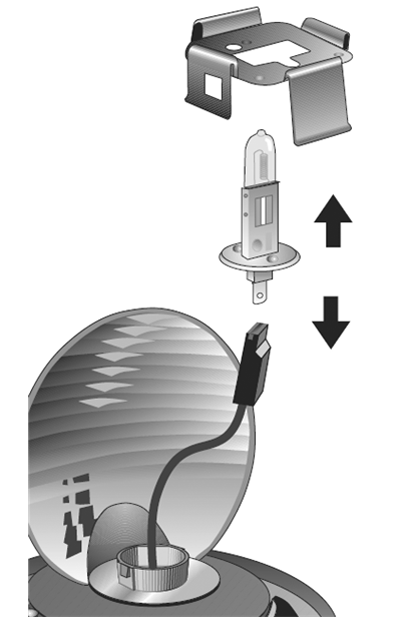

3. Távolítsa el az izzót.


   LX275161-UN-03MAR16

---

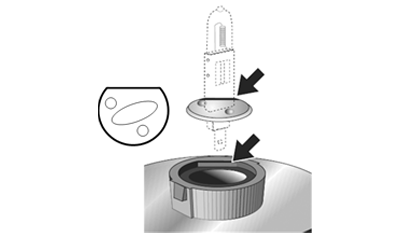

4. FELSZERELÉS: Kösse az új izzót a kábelhez, és helyezze be az izzó talpát a foglalatba. Óvatosan bizonyosodjon meg róla, hogy a talp és a foglalat körvonala vonalban van-e.


   LX275162-UN-03MAR16

   Izzó: H1 - 12V, 55W (8GH 002 089-131)

---

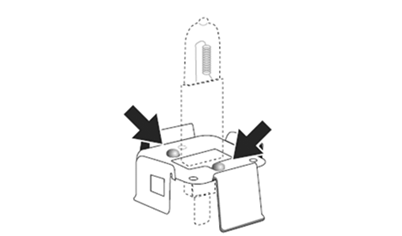

5.
   LX275163-UN-03MAR16

   Tegye fel a rögzítő kapcsot és állítsa vonalba, hogy az érintkezők a talpon illeszkedjenek a mélyedésbe a rögzítő kapcson.

---

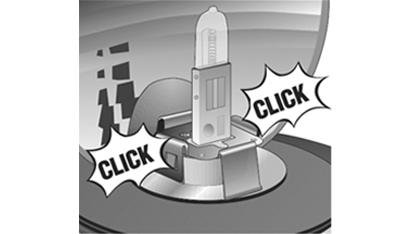

6. Nyomja le a rögzítő kapcsot a foglalatba, amíg az nem pattan be.


   LX275164-UN-03MAR16

   Majd zárja be a sárga villogót.

---

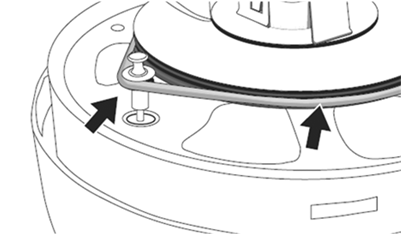

MEGJEGYZÉS: Ha a hajtó szíj lecsúszott, az ábra szerint szerelje vissza.

LX275165-UN-03MAR16

FONTOS: Ellenőrizze, hogy a hajtó szíj helyesen lett-e felszerelve. Az előírt fordulati sebesség csak akkor érhető el, ha a hajtó szíj az ábra szerint van felszerelve. Az ábra elrendezés akkor valós, ha a tápfeszültség 12 V.

FONTOS: NE kenje a sárga villogó mozgó alkatrészeit.
