Többfunkciós vezérlőkar, elektromos rendszer — Kezelőszervek

VIGYÁZAT: A munkagép és a traktor részegységeinek váratlan működéséből eredő halálos sérülés veszélye.

A helytelen kezelés és a véletlenül bekapcsolt funkciók életveszélyes helyzetekhez vezethetnek.

• Ne üzemeltesse a homlokrakodót az iTEC™ funkcióval.

• A homlokrakodó üzemeltetése előtt győződjön meg arról, hogy egyik rögzített pozíciónak se legyenek programozott időhatárai. Mindig kapcsolja be a" rakodó üzemmódot" a homlokrakodóval történő munkavégzéshez.

• Ha úton közlekedik, és amikor a többfunkciós vezérlőkart nem használja, tiltsa le a többfunkciós vezérlőkar funkcióit a reteszelő gombbal (I). A gomb (I) visszajelző lámpája kigyullad, amikor a funkciók le vannak tiltva.

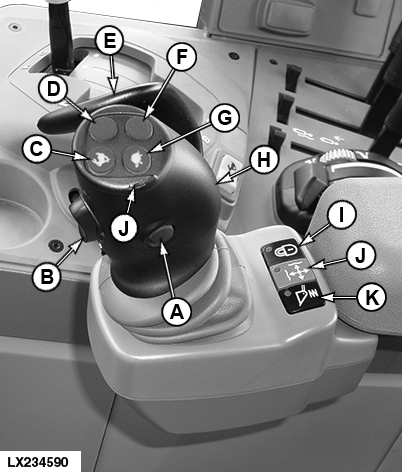

LX234590-UN-27FEB15

A - Gomb az átváltó szelep 1-hez¹

B - Emelő/süllyesztő billenőkapcsoló

C - Sebességváltó gomb, Felkapcsolás

D - Gomb az átváltó szelep 2-hez²

E - Kézi kapcsolófül a többfunkciós kar bekapcsolásához

F - Gomb nincs használva

G - Sebességváltó gomb, Visszakapcsolás

H - Többfunkciós vezérlőkar

I - Reteszelő gomb, Többfunkciós vezérlőkar BE/KI

J - Visszajelző lámpa, Többfunkciós vezérlőkar engedélyezve

K - Gomb a homlokrakodó csillapítás aktiválásához²

FONTOS: Ha többfunkciós vezérlőkar van felszerelve a jobb oldali kartámlán, a kar érintkezhet a kezelőpulttal, ha az ülés jobbra teljesen elfordul. Ellenőrizze az ülés forgógyűrűt, az ülésmagasságot és az ülésbeállítást (előre/hátra) az érintkezés elkerüléséhez.

A többfunkciós vezérlőkar (H) lehetővé teszi a XI - XIII kihelyezett vezérlőszelepek (SCV-k) működtetését, melyek a jobb oldali fellépő alatt találhatóak.

A többfunkciós vezérlő kar (A) egyszerre két kihelyezett vezérlőszelep működtetését teszi lehetővé. Egy harmadik vezérlőszelep a billenőkapcsolóval (B) működtethető, lehetővé téve egy kiegészítő funkció működtetését.

Ha a billenőkapcsolót az érezhető ellenállási ponton túlra állítja (kattanási pozíció) és elengedi, akkor a csatlakoztatott munkagép hidraulikus hengere visszahúz vagy kitol az előre beállított átfolyási idő és átfolyási sebesség szerint.

Az (A) és (D) gombok a munkaeszköz útváltó szelepét működtetik, lehetővé téve további funkciók használatát.

MEGJEGYZÉS: További információkért olvassa el a munkaeszköz kezelési utasítását.

A rezgéscsillapítást a (K) gombbal lehet be- és kikapcsolni. Amikor a rezgéscsillapítás be van kapcsolva, a (K) gombban található LED világít.

MEGJEGYZÉS: A homlokrakodó csillapítása kikapcsolva marad a motor minden beindítása alkalmával.

A sebességváltó gombok (C) és (G) segítségével a hajtómű fokozatok kapcsolhatók.

Nyomja meg az (I) gombot a többfunkciós kar reteszelésének kioldásához. A visszajelzők (J) zöldek, ha a többfunkciós vezérlőkar használatra kész.

Az elrendezéssel, funkciókkal, reteszelési funkciókkal kapcsolatos további információkért, lásd a következő oldalakat.
