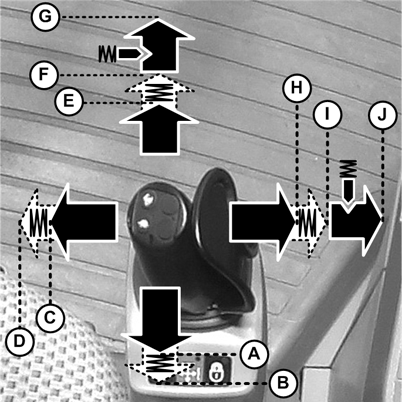

Többfunkciós vezérlőkar, elektromos rendszer — Elrendezés és funkciók

LX234771-UN-16NOV15

A	Húzza a többfunkciós vezérlőkart hátra amíg a munkagép funkcióit a kívánt sebességgel nem hajtja végre. Ne húzza a kart az ellenállási ponton túl.	F	Tolja előre a többfunkciós kart amíg az túlmegy az érezhető ellenállási ponton (kattanási pont), majd engedje azt el. • SCV kezelőszervekkel: A felkapcsolt munkagép hidraulikus munkahengere visszahúzódik az előre beállított átfolyási idő és átfolyás függvényében. • Rakodó módban: A beállított átfolyási idő rakodó módban nincs figyelembe véve.
B	Húzza hátra a többfunkciós kart amíg az túlmegy az érezhető ellenállási ponton (kattanási pont), majd engedje azt el. • SCV kezelőszervekkel: A felkapcsolt munkagép hidraulikus munkahengere kitolódik az előre beállított átfolyási idő és átfolyás függvényében. • Rakodó módban: A beállított átfolyási idő rakodó módban nincs figyelembe véve.
		G	Tolja a többfunkciós vezérlőkart teljesen előre, és kapcsolja be a reteszelést az úszó állás bekapcsolásához. A kar reteszelve marad amíg kézzel hátra nem húzzák.
C	Húzza a többfunkciós vezérlőkart balra amíg a munkagép funkcióit a kívánt sebességgel nem hajtja végre. Ne húzza a kart az ellenállási ponton túl.	H	Húzza a többfunkciós vezérlőkart jobbra amíg a munkagép funkcióit a kívánt sebességgel nem hajtja végre. Ne húzza a kart az ellenállási ponton túl.
D	Tolja balra a többfunkciós kart amíg az túlmegy az érezhető ellenállási ponton (kattanási pont), majd engedje azt el. • SCV kezelőszervekkel: A felkapcsolt munkagép hidraulikus munkahengere kitolódik az előre beállított átfolyási idő és átfolyás függvényében. • Rakodó módban: A beállított átfolyási idő rakodó módban nincs figyelembe véve. Rakodó módban, ha a többfunkciós kart kétszer egymás után gyorsan az érezhető ellenállási ponton túl balra tolja (klikk helyzet), majd ott megtartja, a kanál rázó funkcióját bekapcsolja. Ez a funkció megáll amikor a kar elhagyja a kattanási helyzetet.	I	Tolja jobbra a többfunkciós kart amíg az túlmegy az érezhető ellenállási ponton (kattanási pont), majd engedje azt el. • SCV kezelőszervekkel: A felkapcsolt munkagép hidraulikus munkahengere visszahúzódik az előre beállított átfolyási idő és átfolyás függvényében. • Rakodó módban: A beállított átfolyási idő rakodó módban nincs figyelembe véve. Rakodó módban, ha a többfunkciós kart kétszer egymás után gyorsan az érezhető ellenállási ponton túl jobbra tolja (klikk helyzet), majd ott megtartja, a kanál rázó funkcióját bekapcsolja. Ez a funkció megáll amikor a kar elhagyja a kattanási helyzetet.
E	Nyomja a többfunkciós vezérlőkart előre amíg a munkagép funkcióit a kívánt sebességgel nem hajtja végre. Ne húzza a kart az ellenállási ponton túl.	J	Tolja a többfunkciós vezérlőkart teljesen jobbra és kapcsolja be a reteszelést az úszó helyzet bekapcsolásához. A kar reteszelve marad amíg kézzel hátra nem húzzák.
