A ventilátor és a légbefúvók

LX1042592-UN-03JUL07

LX1056719-UN-16JUL12

LX007940-UN-15AUG94

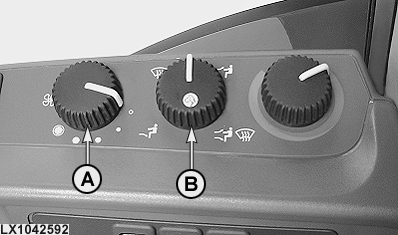

Az (A) kapcsolóval négy ventilátorfordulat kapcsolható. A levegő fő áramlási irányait a (B) gombbal lehet szabályozni.

A szélvédő jég-, vagy páramentesítése

Állítsa a fűtésszabályzó gombot a maximális fűtésre. Forgassa a (B) gombot a (D) szimbólumra és állítsa az (A) ventilátorkapcsolót a 4. állásba.

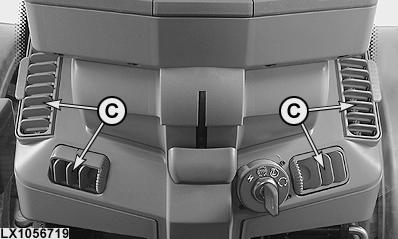

Ha a légáramot a kezelőrekívánja irányítani, állítsa a kapcsolót (B), az (E) helyzetbe. A ventilátor az (A) kapcsolóval kapcsolható be. A levegőáram iránya és erőssége a továbbiakban a (C) zsaluk segítségével szabályozható.

Ha a levegőt a fülkében egyenletesen kívánja elosztani, állítsa a (B) gombot az (F) szimbólumra. A ventilátor az (A) kapcsolóval kapcsolható be.

Ha a levegőt a lábakhoz kívánja irányítani, állítsa a (B) gombot a (G) szimbólumra. A ventilátor az (A) kapcsolóval kapcsolható be.

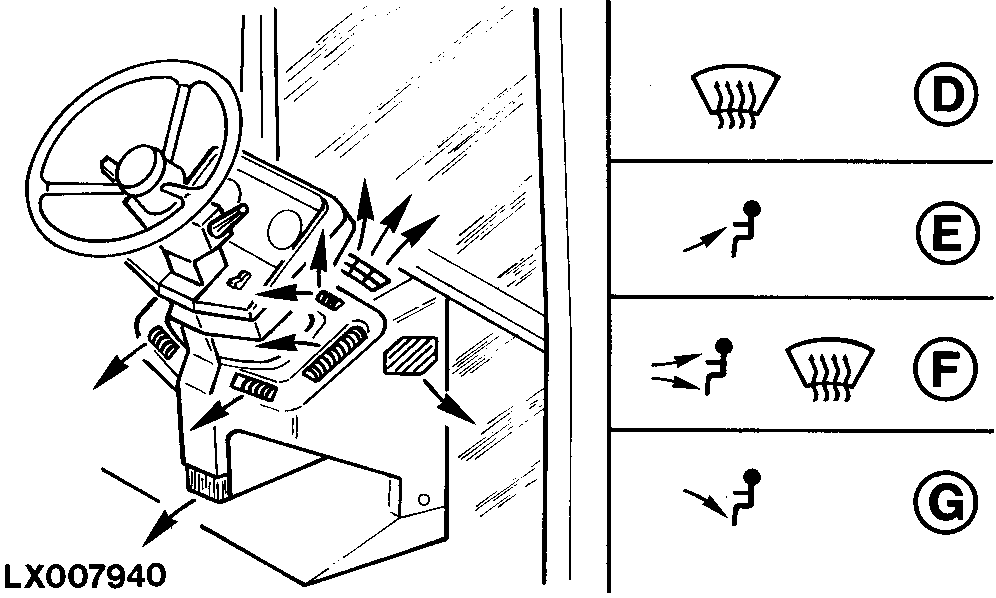

A levegőáram iránya

A (B) kapcsoló állásai:

• (D) szimbólum = a levegő a szélvédőre áramlik
• (E) szimbólum = a levegő a vezetőre áramlik
• (F) szimbólum = a levegő az ablakokra, a vezetőre és a lábakra áramlik
• (G) szimbólum = a levegő a lábakra áramlik
