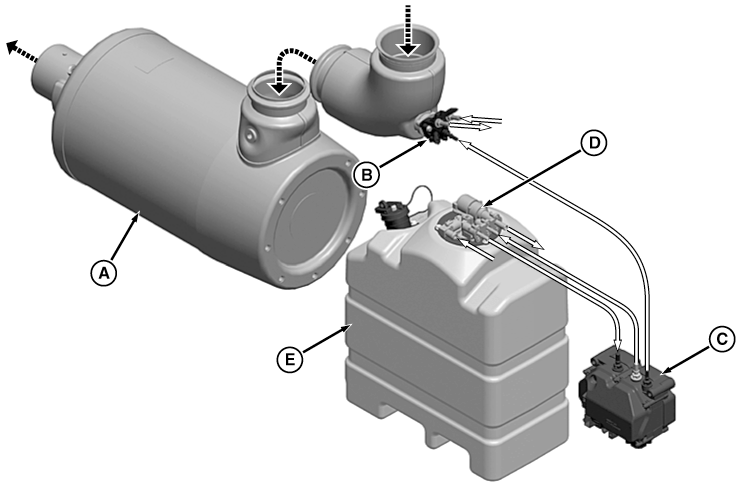

Prehľad sústavy selektívnej katalytickej redukcie (SCR)

RG22427-UN-14FEB13

Sústava SCR

A - Katalyzátor SCR

B - Vstrekovač dávkovania DEF

C - Dávkovacia jednotka DEF

D - Zostava zberača nádrže na kvapalinu DEF

E - Nádrž DEF

DÔLEŽITÉ: Po zastavení motora neodpájajte vodiče batérie aspoň 4 minúty. Sústava SCR automaticky vyprázdni kvapalinu na úpravu splodín naftových motorov (DEF) hneď po zastavení motora. Ak nenecháte dostatočne dlhý čas na vyprázdnenie vedení, zostávajúca kvapalina DEF môže zamrznúť a spôsobiť poškodenie súčiastok sústava SCR, ak bude vystavená studenému počasiu.

Na splnenie národných a miestnych emisných predpisov je tento rad motorov vybavený sústavou selektívnej katalytickej redukcie (SCR). Medzi hlavné súčasti sústavy SCR patrí katalyzátor SCR (A), vstrekovač kvapaliny DEF (B), plniace čerpadlo kvapaliny DEF (C), zostava zberača nádrže na kvapalinu DEF (D) a nádrž na kvapalinu DEF (E). Sústava SCR efektívne znižuje emisie oxidov dusíka (NOx). NOx sú hlavné zložky smogu a kyslých dažďov.

Počas spaľovania sa vo výfukovej sústave vytvárajú molekuly NOx. Do výfukového potrubia sa vstrekuje kvapalina DEF – pred katalyzátorom SCR. Chemická reakcia SCR premieňa NOx na dusík a vodu.

Pri spaľovaní vznikajú vodné pary – ide o bežný jav. Počas práce v studenom počasí a pri nízkych teplotách výfukovej sústavy môžu tieto vodné pary kondenzovať a spôsobovať biely dym vychádzajúci z výfuku. Toto prestane, keď sa prevádzková teplota zvýši a voda sa začne odparovať. Táto situácia sa považuje za normálnu.

Roztok kvapaliny DEF kryštalizuje a zamŕza pri teplote -11 °C (12 °F). Ak sa teploty pohybujú pod touto hranicou, dá sa očakávať zamrznutie kvapaliny DEF v nádrži. Preto je nádrž na kvapalinu DEF vybavená ohrievacím telesom, ktoré umožňuje rýchle roztopenie po naštartovaní. Ohrievacie teleso sa podľa potreby zapína a vypína, aby bola činnosť plynulá. Kvapalina DEF sa nedodáva hneď po naštartovaní. Preto nie je potrebné, aby bola v tekutom stave hneď po naštartovaní.

Ak sa kvalita kvapaliny DEF zníži a už nespĺňa špecifikáciu, môže dôjsť ku zníženiu výkonu motora. Kvapalina DEF musí byť číra so slabým amoniakovým zápachom. Ak je výfuková kvapalina vznetového motora DEF mútna, má farebný nádych alebo silný amoniakový zápach, s veľkou pravdepodobnosťou nespĺňa špecifikáciu.
