Hodnoty uťahovacieho momentu metrických skrutiek

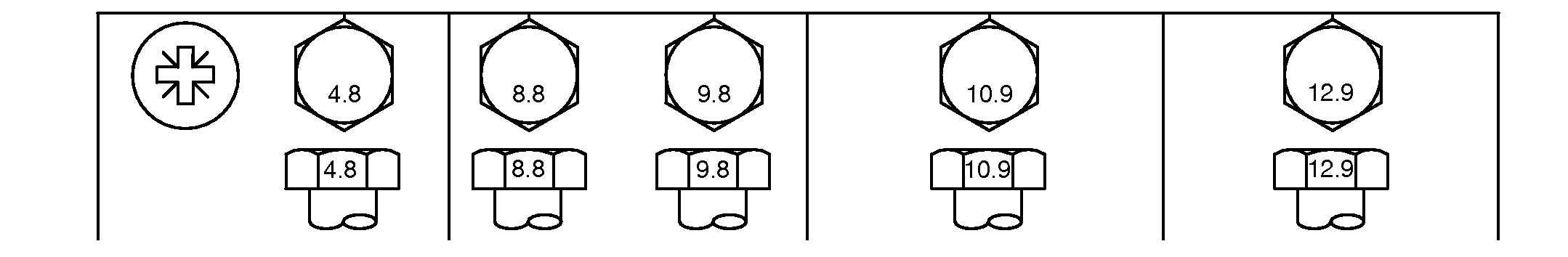

TS1742-UN-31MAY18

Rozmer skrutky	Trieda 4.8				Trieda 8.8 alebo 9.8				Trieda 10.9				Trieda 12.9
	So šesťhrannou hlavou1		S prírubovou hlavou2		So šesťhrannou hlavou1		S prírubovou hlavou2		So šesťhrannou hlavou1		S prírubovou hlavou2		So šesťhrannou hlavou1		S prírubovou hlavou2
	Nm	lb·in	Nm	lb·in	Nm	lb·in	Nm	lb·in	Nm	lb·in	Nm	lb·in	Nm	lb·in	Nm	lb·in
M6	3,6	31,9	3,9	34,5	6,7	59,3	7,3	64,6	9,8	86,7	10,8	95,6	11,5	102	12,6	112
									Nm	lb·ft	Nm	lb·ft	Nm	lb·ft	Nm	lb·ft
M8	8,6	76,1	9,4	83,2	16,2	143	17,6	156	23,8	17,6	25,9	19,1	27,8	20,5	30,3	22,3
			Nm	lb·ft	Nm	lb·ft	Nm	lb·ft
M10	16,9	150	18,4	13,6	31,9	23,5	34,7	25,6	46,8	34,5	51	37,6	55	40,6	60	44,3
	Nm	lb·ft
M12	—	—	—	—	55	40,6	61	45	81	59,7	89	65,6	95	70,1	105	77,4
M14	—	—	—	—	87	64,2	96	70,8	128	94,4	141	104	150	111	165	122
M16	—	—	—	—	135	99,6	149	110	198	146	219	162	232	171	257	190
M18	—	—	—	—	193	142	214	158	275	203	304	224	322	245	356	263
M20	—	—	—	—	272	201	301	222	387	285	428	316	453	334	501	370
M22	—	—	—	—	365	263	405	299	520	384	576	425	608	448	674	497
M24	—	—	—	—	468	345	518	382	666	491	738	544	780	575	864	637
M27	—	—	—	—	683	504	758	559	973	718	1080	797	1139	840	1263	932
M30	—	—	—	—	932	687	1029	759	1327	979	1466	1081	1553	1145	1715	1265
M33	—	—	—	—	1258	928	1398	1031	1788	1319	1986	1465	2092	1543	2324	1714
M36	—	—	—	—	1617	1193	1789	1319	2303	1699	2548	1879	2695	1988	2982	2199
Uvedené menovité hodnoty uťahovacieho momentu sú len pre všeobecné použitie s predpokladou presnosťou 20 % pri uťahovaní, ako napríklad ručný uťahovák. Ak je pre určité použitie predpísaný iný uťahovací moment alebo iný postup utiahnutia, NEPOUŽÍVAJTE uvedené hodnoty. Pokyny k upevňovaniu pri zvláštnom použití sú nutné pre poistné matice, spojovací materiál z nehrdzavejúcej ocele alebo matice na U-svorníkoch.									Pri výmene sa používajú spojovacie materiály rovnakej alebo vyššej triedy kvality. Ak sa použije spojovací materiál vyššej triedy kvality, uťahuje sa rovnakým momentom ako pôvodná.
Uistite sa, že sú závity spojovacieho materiálu čisté. Naneste tenkú vrstvu Hy-Gard™ alebo ekvivalentného oleja pod hlavu a na závity spojovacieho materiálu, ako je znázornené na nasledujúcom obrázku. Množstvo oleja zvoľte tak, aby ste minimalizovali potenciálne riziko hydraulického zablokovania v nepriechodzích otvoroch kvôli nadmernému množstvu oleja. Začnite so správnym zaskrutkovaním.
TS1741-UN-22MAY18
