Montáž monitora

Montáž monitora a ovládacích prístrojov

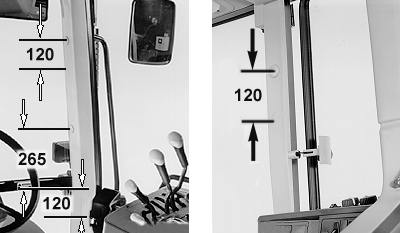

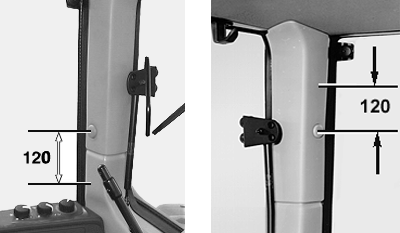

    Monitory a ovládacie prvky možno pripojiť v kabíne na rôznych upevňovacích bodoch:

    LX315061
    LX315061-UN-04DEC17

    LX315062
    LX315062-UN-04DEC17

  • Na prednom pravom stĺpiku.
  • Na stredových stĺpikoch.
  • Na zadných stĺpikoch.

POZNÁMKA: Rozstup otvorov upevňovacích bodov: 120 mm (4.72 in.) – závit M10.

Odstráňte príslušný kryt. Miesta pre vŕtanie otvorov sú už označené na vnútornej strane.

DÔLEŽITÉ: Pred uvedením prístroja na monitorovanie alebo ovládanie do prevádzky vykonajte nasledovné:

  • Prečítajte si návod na obsluhu od výrobcu.
  • Dodržte všetky bezpečnostné pokyny uvedené v príručke alebo umiestnené na zariadení.

OU12401,0000B24-76-20180730
