Digitálny displej - Užívateľské rozhranie

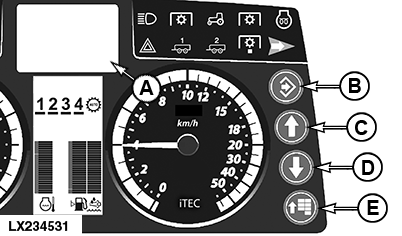

LX234531-UN-27FEB15

Digitálny displej a funkcie tlačidiel

LX234575-UN-04MAR15

Ukážka zobrazenia

A - Digitálny displej

B - Tlačidlo potvrdenia

C - Tlačidlo šípky nahor

D - Tlačidlo šípky nadol

E - Tlačidlo ponuky

F - Funkcia tlačidla (funkcie aktuálne priradené tlačidlám B a E)

G - Navigačná lišta

H - Vstupný rozsah

LX1057734-UN-26JUN12

Funkcie tlačidiel, prehľad (možné funkcie tlačidiel B a E)

a - Štart (Start) - stlačenie tlačidla Potvrdenia (B) pre spustenie funkcie

b - Ďalej (Next) - stlačenie tlačidla Potvrdenia (B) pre prechod na ďalšiu stránku

c - Editácia (Edit) - stlačenie tlačidla Potvrdenia (B) pre editovanie zvolenej položky

d - Uložiť (Save) - stlačenie tlačidla Potvrdenia (B) pre uloženie zmien

e - Pokračovať (Proceed) - stlačenie tlačidla Potvrdenia (B) pre pokračovanie činnosti

f - Reset - stlačenie tlačidla Potvrdenia (B) pre resetovanie nastavenia

g - Štart (Start) - stlačenie tlačidla Ponuka (E) pre prechod na začiatok

h - Ďalej (Next) - stlačenie tlačidla Ponuka (E) pre prechod k ďalšej ponuke

Ponuky sú vyberané stlačením tlačidla ponuky. Ponuky obsahujú niekoľko stránok, ktoré možno vyberať pomocou tlačidiel so šípkami.

V závislosti na funkcii, ktorej je zvolená stránka venovaná, budú zobrazená zaškrtávacia poľa a poľa pre vstupy, napr. (H). Aktuálne nastavenie je možné meniť v poliach pre vstupy. Pole pre vstupy a zaškrtávacie pole sú vyberané tlačidlom Potvrdenia. Hodnoty sa menia tlačidlami so šípkami a potom je možné je uložiť stlačením tlačidla Potvrdenia.

Tlačidlá (B) a (E) môžu mať rôzne funkcie. Ak sa líši od hlavnej funkcie, bude aktuálna funkcia zobrazená v mieste (F) v dolnej časti digitálneho displeja. Pozri obrázok "Funkcie tlačidiel, prehľad". Na väčšine stránok sa po prístupe na stránku automaticky zobrazí nápoveda s popisom funkcií.

Navigačná lišta (H) ukazuje okamžitú polohu v ponuke, ak sa ponuka skladá z viacerých stránok (horný segment indikuje začiatok ponuky, dolný segment koniec ponuky).
