Ukazovateľ hladiny DEF (Kvapalina na úpravu splodín naftových motorov)

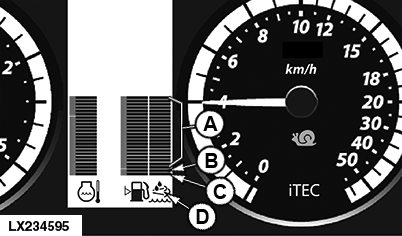

LX234595-UN-16MAR15

A - Normálna hladina kvapaliny DEF

B - Nízka hladina kvapaliny DEF 1

C - Nízka hladina kvapaliny DEF 2

D - Symbol kvapaliny DEF

DÔLEŽITÉ: Manipulácia alebo demontáž súčasti systému následnej úpravy je nezákonná. Tiež je nezákonné používanie kvapaliny na úpravu splodín naftových motorov (DEF), ktorá nie je v súlade s uvedenými špecifikáciami.

DÔLEŽITÉ: Používanie nesprávnych alebo neschválených náhradných dielov môže spôsobiť poškodenie systému následnej úpravy vozidla a obmedziť jeho správne fungovanie. Pri oprave výfukového systému nikdy nezamieňajte súčasti systému následnej úpravy výfukových plynov vozidiel vybavených Interim Tier 4/Stage III B a Final Tier 4/Stage IV.

POZNÁMKA: Systém SCR monitoruje kvalitu kvapaliny DEF. Ak bude v kvapaline DEF zistená nesprávna koncentrácia močoviny, systém vytvorí diagnostický kód poruchy.

Proces systému následnej úpravy výfukových plynov SCR je systém, ktorý využíva kvapalinu DEF (kvapalina na úpravy výfukových plynov naftových motorov) a iné komponenty v systéme čistenie výfukových plynov na zníženie emisií výfukových plynov.

Elektronické systémy traktora sledujú hladinu kvapaliny DEF, aby bola zaistená správna činnosť. Ak je hladina kvapaliny DEF kritická, vodič je informovaný kontrolkami a diagnostickými kódmi porúch. Pre zachovanie neobmedzeného výkonu traktora sa odporúča, aby ste nádrž na kvapalinu DEF doplnili vždy pri dopĺňaní paliva do traktora. Pozri "Plnenie nádrže na kvapalinu DEF“ v oddiele "Obsluha motora“ v tomto návode na obsluhu.

Viac informácií nájdete v oddiele "Palivo, mazivá, hydraulický olej a chladiaca kvapalina“ v tomto návode na obsluhu.

Normálna hladina kvapaliny DEF:

Keď je kvapalina DEF v tomto rozsahu (A), symbol kvapaliny DEF (D) svieti a traktor pracuje normálne. Vždy sa snažte udržiavať hladinu v tomto rozsahu.

Nízka hladina kvapaliny DEF 1:

Ak hladina kvapaliny DEF klesne pod 10 % (B), najnižšia čiarka ukazovateľa hladiny kvapaliny DEF bliká a zobrazí sa diagnostický kód poruchy. Toto nemá žiaden vplyv na prevádzku traktora, ale odporúča sa, aby ste bezodkladne doplnili nádrž na kvapalinu DEF.

Nízka hladina kvapaliny DEF 2:

Ak hladina kvapaliny DEF dosiahne nulu (C), symbol DEF (D) tiež bliká. Výkon motora sa zníži a zobrazí sa diagnostický kód poruchy. Nádrž na kvapalinu DEF musí byť doplnená, aby traktor mohol znovu normálne pracovať.

Kvapalina DEF pri nízkych teplotách:

Bod tuhnutia kvapaliny DEF je pribl. -11°C (12°F). Pri tejto alebo nižšej teplote nie je možné kvapalinu DEF v sústave spracovania výfukových plynov použiť. Systémy traktora zistia, že teplota je príliš nízka a umožnia motoru bežať aj napriek nedostatku kvapaliny DEF. Tento prevádzkový stav je označený diagnostickým kódom poruchy.

Pre rozmrazenie kvapaliny DEF ženie chladiaci systém motora teplo do nádrže na kvapalinu DEF. Po rozmrazení kvapaliny DEF funguje systém SCR ako obvykle. Avšak, pokiaľ sa kvapalina DEF nerozmrazí do 40 minút, zobrazí sa iný diagnostický kód poruchy a výkon motora sa zníži.

POZNÁMKA: Zamrznutím a rozmrazením sa nezhorší kvalita kvapaliny DEF.

V prípade potreby si ako príslušenstvo John Deere™ môžete objednať uzamykateľný uzáver pre nádrž na kvapalinu DEF.

* DEF (kvapalina na úpravu výfukových plynov naftových motorov) = kvapalina na báze močoviny používaná v systémoch následnej úpravy výfukových plynov.
