Ventily vonkajšieho okruhu, mechanické - Ovládacie páky

POZOR: Zabráňte nebezpečenstvu poranenia. Dbajte na to, aby nedošlo k zámene hadíc. Ak sa hadice zamenia, valec sa bude vysúvať, keď sa má zasúvať.

DÔLEŽITÉ: Pri jazde po pozemných komunikáciách, alebo kedykoľvek sú ovládacie páky v neutrálnej polohe, pretože nie sú používané, zaistite ventily vonkajšieho okruhu proti neúmyselnej činnosti. Pozri tiež Ventily vonkajšieho okruhu, mechanické – prepravná poistka“ na ďalších stranách.

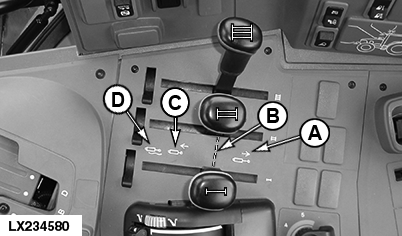

LX234580-UN-19MAR15

Ovládacia páka pre SCV I až III

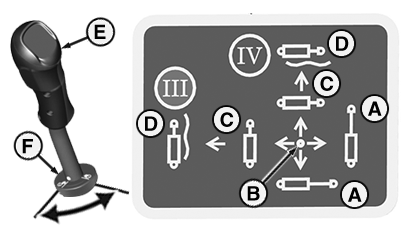

LX364347-UN-26MAR19

Multi-funkčná páka pre prevádzku SCV III a IV (ak je súčasťou vybavenia)

I - Ovládacia páka, SCV I

II - Ovládacia páka, SCV II

III - Ovládacia páka, SCV III

A - Vysunutie

B - Neutrálna poloha

C - Zasunutie

D - Plávajúca poloha

E - Multifunkčná páka, SCVIII a SCV IV

F - Zaisťovací krúžok (transportné blokovanie)

Nasledujúci opis sa týka ventilov vonkajšieho okruhu s vypnutou funkciou blokovania:

Ovládacie páky ventilov vonkajšieho okruhu je možné posunúť do 4 polôh.

A - Vysunutie (aretovaná poloha)
Ak páku nastavíte do aretovanej polohy pre vysunutie a uvoľníte, páka sa vráti do neutrálnej polohy, len ak bol vysunutý hydraulický valec. Hydraulický valec je držaný v polohe.

A/B - Poloha medzi neutrálnou polohou a aretovanou polohou vysúvania
Ak páku nastavíte do polohy medzi neutrálnu polohou a aretovanú polohou vysúvania, valec sa bude pomaly vysúvať. Čím bližšie je páka nastavená k aretovanej polohe, tým rýchlejšie sa bude hydraulický valec vysúvať. Ak páku uvoľníte, vráti sa do neutrálnej polohy a hydraulický valec zostane v rovnakej polohe.

B — Neutrálna poloha (medzi zasunutím a vysunutím)
V neutrálnej polohe je hydraulický valec udržiavaný na mieste.

B/C - Poloha medzi neutrálnou polohou a aretovanou polohou zasúvania
Ak páku nastavíte do polohy medzi neutrálnu polohou a aretovanú polohou zasúvania, valec sa bude pomaly zasúvať. Čím bližšie je páka nastavená k aretovanej polohe, tým rýchlejšie sa bude hydraulický valec zasúvať. Ak páku uvoľníte, vráti sa do neutrálnej polohy a hydraulický valec zostane v rovnakej polohe.

C - Zasunutie (aretovaná poloha)
Ak páku nastavíte do aretovanej polohy pre zasunutie a uvoľníte, páka sa vráti do neutrálnej polohy, len ak bol zasunutý hydraulický valec. Hydraulický valec je držaný v polohe.

D - Plávajúca poloha (aretovaná poloha)
Ak posuniete páku za aretovanú polohu zasúvaní a aretujete ju v plávajúcej polohe, piest hydraulického valca sa môže voľne pohybovať a náradie môže sledovať terén.

POZNÁMKA: Ak sa používajú ďalšie ventily vonkajšieho okruhu, po vypínaní každej funkcie hydraulickej sústavy posuňte ovládaciu páku do neutrálnej polohy.

POZNÁMKA: Na zníženie hydraulického tlaku v príslušenstve posuňte páku do plávajúcej polohy (D), keď je motor spustený.

POZOR: Nebezpečenstvo úrazu pri namontovanom prednom závese (Economy) a predných prípojkách!

Skontrolujte, či ventily vonkajšieho okruhu I a II nemožno použiť pre dve aplikácie.

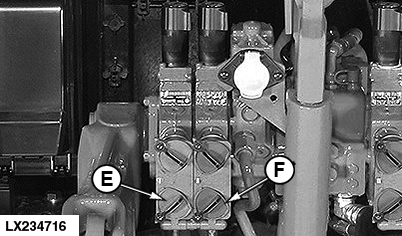

LX234716-UN-26JUN15

Ventily vonkajšieho okruhu I a II

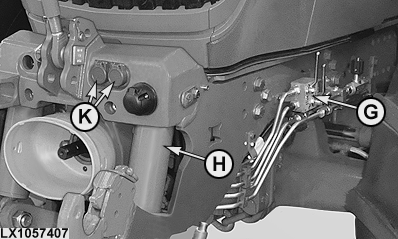

LX1057407-UN-07MAY14

Predné ťažné zariadenie Economy

E - SCV I

F - SCV II

G - Uzatvárací ventil

H - Predný záves

K - Predná prípojka, ventil vonkajšieho okruhu II

Použitie ventilu vonkajšieho okruhu I:

• Pri použití ventilu vonkajšieho okruhu I (E), skontrolujte, či uzatvárací ventil (G) je uzavretý.
• Pri použití predného závesu (H), skontrolujte, či uzatvárací ventil je otvorený a žiadne iné náradie nie je pripojené k ventilu vonkajšieho okruhu I.

Použitie ventilu vonkajšieho okruhu II:

• Pri použití ventilu vonkajšieho okruhu II (F), skontrolujte, či žiadne iné náradie nie je pripojené na predné prípojky (K).
• Pri použití predných prípojok (K), skontrolujte, či žiadne iné príslušenstvo nie je pripojené k ventilu vonkajšieho okruhu II (F).
